实战：MSTP和VRRP配合
项目需求：二层交换机里面，在任一路由器上面发生断路，或者交换机损坏也可以维持网络可以用的状态
1.配置VLAN
LSW1
[Huawei]vlan batch 10 20
[Huawei]port-group 1to11
[Huawei-port-group-1to11]group-member Ethernet 0/0/1 to Ethernet 0/0/11
[Huawei-port-group-1to11]port link-type access
[Huawei-port-group-1to11]port default vlan 10
[Huawei-port-group-1to11]quit
[Huawei]port-group 12to22
[Huawei-port-group-12to22]group-member Ethernet 0/0/12 to Ethernet 0/0/22
[Huawei-port-group-12to22]port link-type access
[Huawei-port-group-12to22]port default vlan 20
[Huawei-port-group-12to22]quit
[Huawei]interface GigabitEthernet 0/0/1
[Huawei-GigabitEthernet0/0/1]port link-type trunk
[Huawei-GigabitEthernet0/0/1]port trunk allow-pass vlan 10 20
[Huawei-GigabitEthernet0/0/1]quit
[Huawei]interface GigabitEthernet 0/0/2
[Huawei-GigabitEthernet0/0/2]port link-type trunk
[Huawei-GigabitEthernet0/0/2]port trunk allow-pass vlan 10 20
[Huawei-GigabitEthernet0/0/2]return
[Huawei-GigabitEthernet0/0/2]save
LSW2
<Huawei>sys
[Huawei]vlan batch 10 20
[Huawei]interface GigabitEthernet 0/0/1
[Huawei-GigabitEthernet0/0/1]port link-type trunk
[Huawei-GigabitEthernet0/0/1]port trunk allow-pass vlan 10 20
[Huawei]interface GigabitEthernet 0/0/2
[Huawei-GigabitEthernet0/0/2]port link-type trunk
[Huawei-GigabitEthernet0/0/2]port trunk allow-pass vlan 10 20
LSW3
<Huawei>sys
[Huawei]vlan batch 10 20
[Huawei]interface GigabitEthernet 0/0/1
[Huawei-GigabitEthernet0/0/1]port link-type trunk
[Huawei-GigabitEthernet0/0/1]port trunk allow-pass vlan 10 20
[Huawei]interface GigabitEthernet 0/0/2
[Huawei-GigabitEthernet0/0/2]port link-type trunk
[Huawei-GigabitEthernet0/0/2]port trunk allow-pass vlan 10 20
2.配置MSTP
LSW2
[Huawei]stp mode mstp #改MSTP模式
[Huawei]stp region-configuration #进入MSTP配置模式
[Huawei-mst-region]region-name lv #配置域名为LV
[Huawei-mst-region]revision-level 1 #版本等级为1
[Huawei-mst-region]instance 1 vlan 10 #把VL10加入实例1
[Huawei-mst-region]instance 2 vlan 10 #把LV20加入实例2
[Huawei-mst-region]active region-configuration #激活配置
[Huawei-mst-region]quit
[Huawei]stp instance 1 root primary #此配置的交换机为实例1设置为主根
[Huawei]stp instance 2 root secondary #此配置的交换机为实例2设置为备根
LSW3
[Huawei]stp mode mstp #改MSTP模式
[Huawei]stp region-configuration #进入MSTP配置模式
[Huawei-mst-region]region-name lv #配置域名为LV
[Huawei-mst-region]revision-level 1 #版本等级为1
[Huawei-mst-region]instance 1 vlan 10 #把VL10加入实例1
[Huawei-mst-region]instance 2 vlan 20 #把LV20加入实例2
[Huawei-mst-region]active region-configuration #激活配置
[Huawei-mst-region]quit
[Huawei]stp instance 2 root primary #此配置的交换机为实例1设置为主根
[Huawei]stp instance 1 root secondary #此配置的交换机为实例2设置为备根
LSW1
[Huawei]stp region-configuration
[Huawei-mst-region]region-name lv
[Huawei-mst-region]revision-level 1
[Huawei-mst-region]instance 1 vlan 10
[Huawei-mst-region]instance 2 vlan 20
[Huawei-mst-region]active region-configuration
查看STP的配置情况

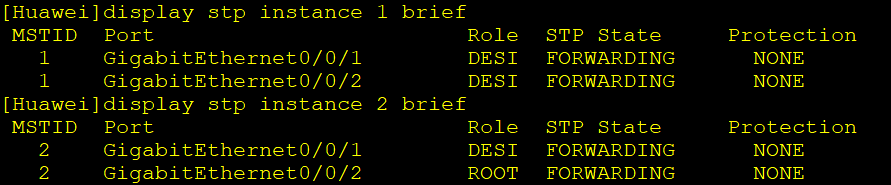

LSW2

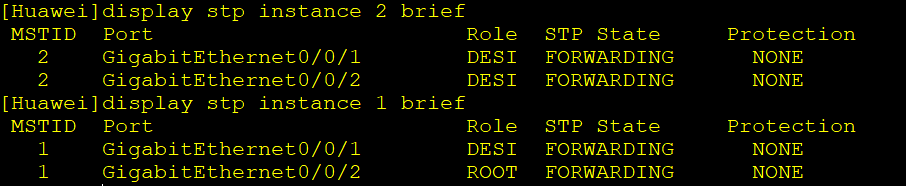

LSW3

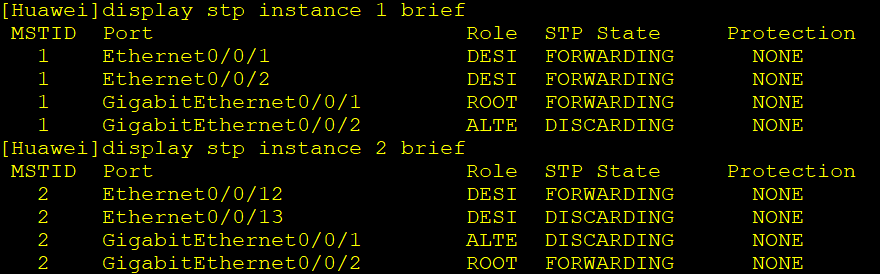

LSW1
3.配置VRRP
LSW2
[Huawei]interface vlanif 10
[Huawei-Vlanif10]ip address 10.0.0.254 8
[Huawei-Vlanif10]quit
[Huawei]interface vlanif 20
[Huawei-Vlanif20]ip address 20.0.0.254 8
[Huawei]interface vlanif 10
[Huawei-Vlanif10]vrrp vrid 1 virtual-ip 10.0.0.1
[Huawei-Vlanif10]vrrp vrid 1 priority 120
[Huawei-Vlanif10]vrrp vrid 1 preempt-mode timer delay 30
[Huawei-Vlanif10]quit
[Huawei]interface vlanif 20
[Huawei-Vlanif20]vrrp vrid 1 virtual-ip 20.0.0.1
[Huawei-Vlanif20]vrrp vrid 1 priority 100
[Huawei-Vlanif20]vrrp vrid 1 preempt-mode timer delay 30
LSW3
[Huawei]interface vlanif 10
[Huawei-Vlanif10]ip address 10.0.0.253 8
[Huawei-Vlanif10]quit
[Huawei]interface vlanif 20
[Huawei-Vlanif20]ip address 20.0.0.253 8
[Huawei-Vlanif20]quit
[Huawei-Vlanif20]interface vlanif 10
[Huawei-Vlanif10]vrrp vrid 1 virtual-ip 10.0.0.1
[Huawei-Vlanif10]vrrp vrid 1 priority 100
[Huawei-Vlanif10]interface vlanif 20
[Huawei-Vlanif20]vrrp vrid 1 virtual-ip 20.0.0.1
[Huawei-Vlanif20]vrrp vrid 1 priority 120
[Huawei-Vlanif20]vrrp vrid 1 preempt-mode timer delay 30
4.测试

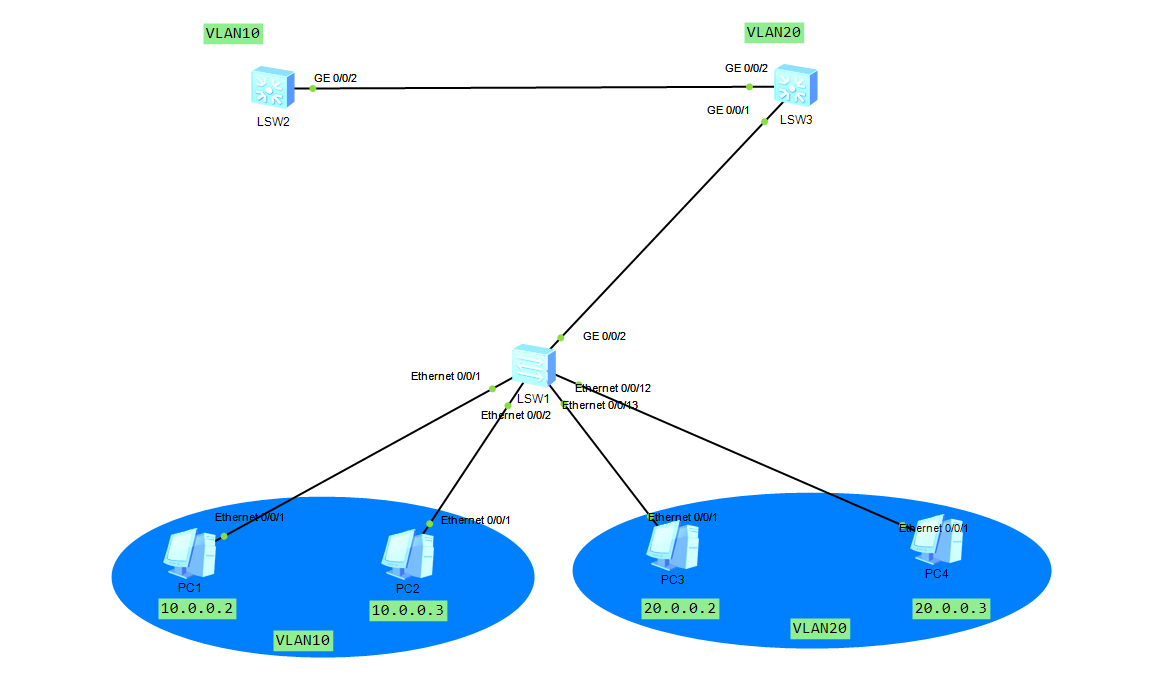

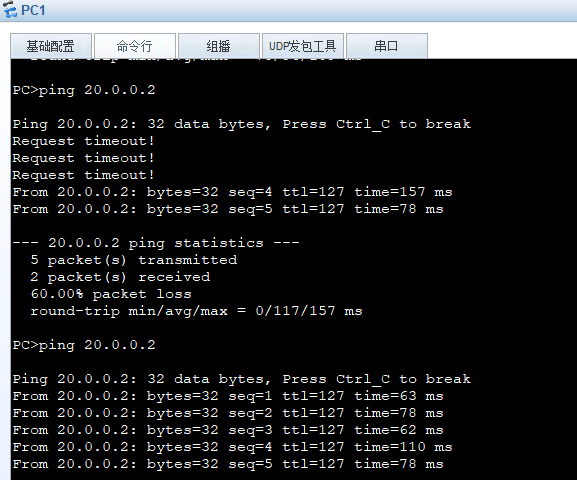

（1）认为造成断路

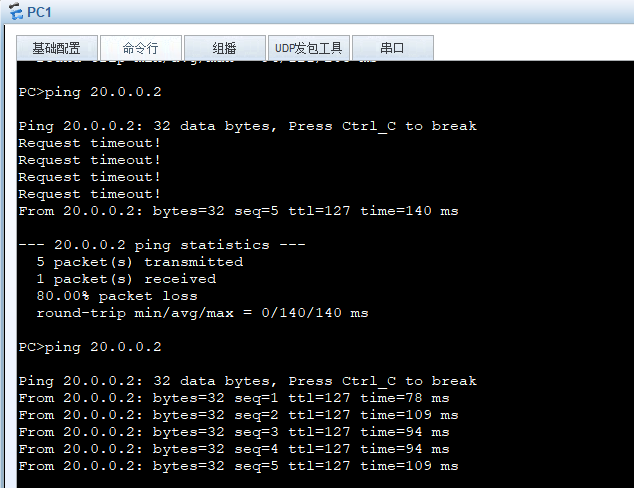

依然能通
LSW2

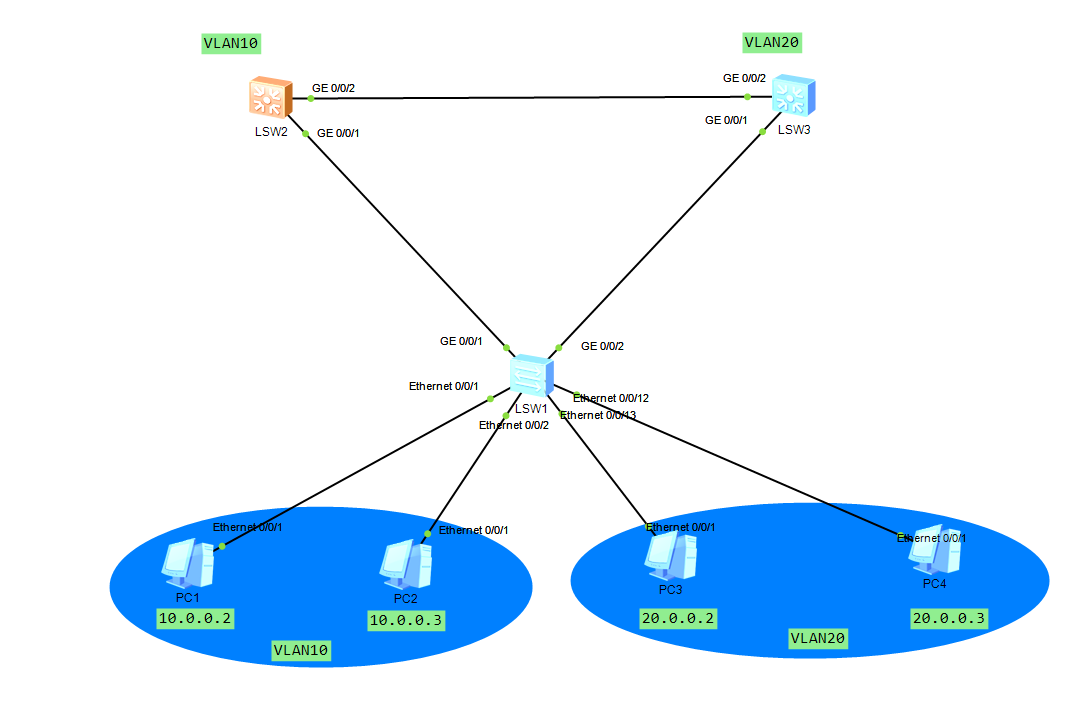

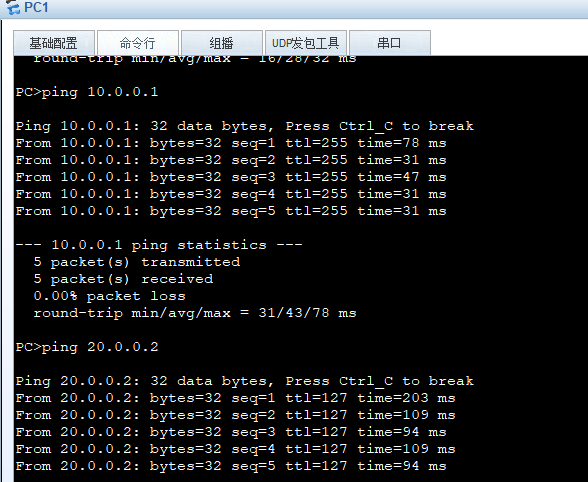

（2）关机

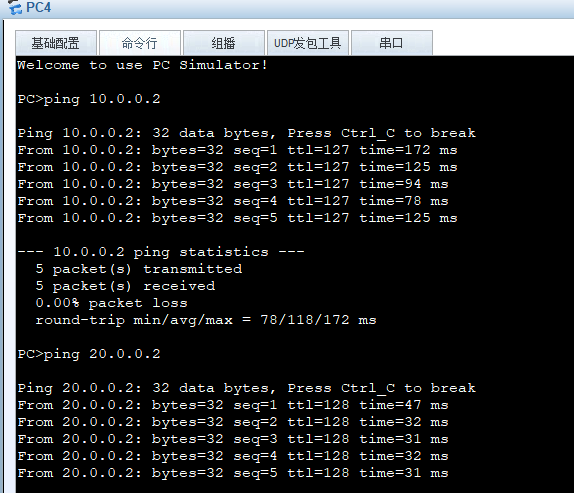

依然能通
LSW3
5.大白话解释
核心目标：网络高可用
简单说：就是让网络像有“备胎”的车一样，主路断了或者主设备坏了，备用的路和设备能马上顶上，用户几乎感觉不到断网。
一、 配置逻辑解析（大白话版）

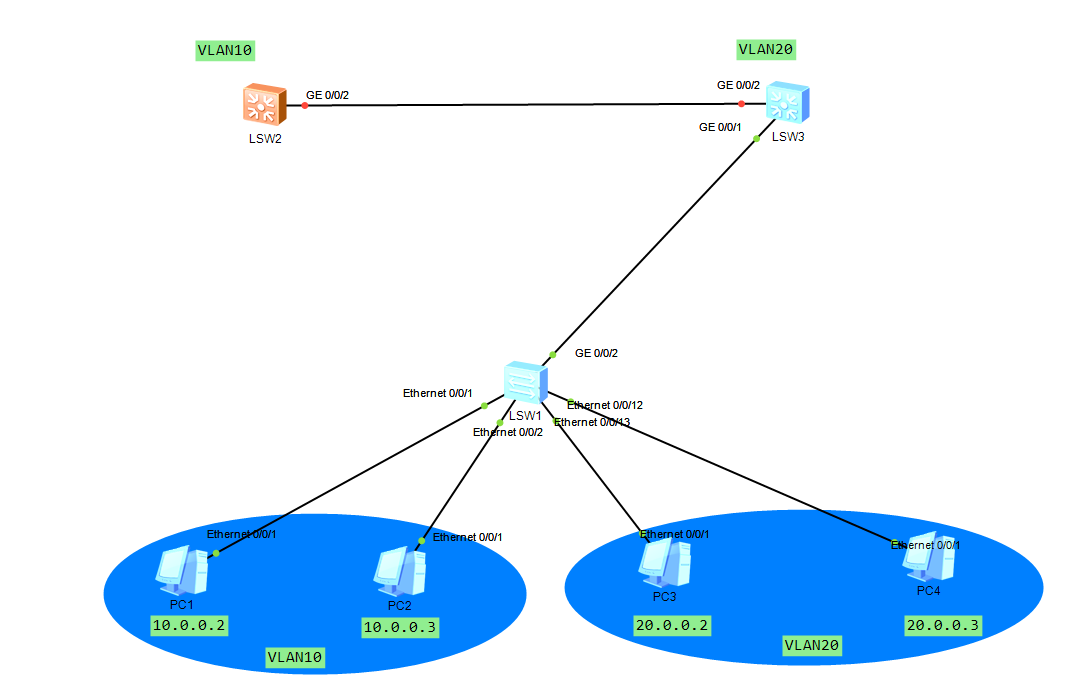

想象一个简单的网络：
- **用户电脑 (PCs)**：连接到 LSW1（接入层交换机）。
- 核心交换机：LSW2 和 LSW3：它们连接着路由器（或者本身就是三层交换机，能当网关用），是网络的“心脏”，负责不同部门（VLAN 10 和 VLAN 20）的流量进出。
- 连接： LSW1 同时用两根线分别连到 LSW2 和 LSW3。LSW2 和 LSW3 之间也互相连着。
问题：
- 环路风险： LSW1-LSW2-LSW3-LSW1 形成了一个物理上的“圈”（环路）。数据包会在圈里疯狂转圈，导致网络瘫痪。
- 单点故障： 如果负责某个部门（比如VLAN 10）网关的核心交换机（比如LSW2）坏了，或者它连到LSW1的那根线断了，那个部门的人就上不了网了。
解决方案：MSTP + VRRP 组合拳
第一步：分部门 (VLAN)
- 在 LSW1 上，把1-11号口划给部门A（VLAN 10），12-22号口划给部门B（VLAN 20）。这样不同部门的电脑在二层是隔离的。
- 在 LSW2 和 LSW3 上，允许 VLAN 10 和 20 的流量通过它们的互联口（Trunk口）。
第二步：解决环路 + 负载分担 (MSTP)
- 目标1：破环！ 不能让数据包在圈里转。STP/MSTP 的作用就是自动“剪断”环路中的某条冗余链路，让网络结构变成没有环的“树”。
- 目标2：别浪费！ 传统STP会把所有VLAN的阻塞点放在同一个地方，另一条链路完全闲置。MSTP允许我们为不同的部门（VLAN组）设计不同的“树”。
- 配置精髓：
- 把 LSW2 设置成 **部门A (VLAN 10) 的主干道 (实例1的主根)**。
- 把 LSW2 设置成 **部门B (VLAN 20) 的备用道 (实例2的备根)**。
- 把 LSW3 设置成 **部门B (VLAN 20) 的主干道 (实例2的主根)**。
- 把 LSW3 设置成 **部门A (VLAN 10) 的备用道 (实例1的备根)**。
- 结果 (看你的STP状态表)：
- 部门A (VLAN 10 / 实例1)：
- LSW1 到 LSW2 的路 (
G0/0/1) 是主干道 (ROOT) – 畅通。 - LSW1 到 LSW3 的路 (
G0/0/2) 被临时封闭 (ALTE/DISCARDING) – 备用。 - 如果 LSW2 或 LSW1-LSW2 的线坏了，MSTP 会自动“解封” LSW1-LSW3 这条路，部门A的流量就走 LSW3。
- LSW1 到 LSW2 的路 (
- 部门B (VLAN 20 / 实例2)：
- LSW1 到 LSW3 的路 (
G0/0/2) 是主干道 (ROOT) – 畅通。 - LSW1 到 LSW2 的路 (
G0/0/1) 被临时封闭 (ALTE/DISCARDING) – 备用。 - 如果 LSW3 或 LSW1-LSW3 的线坏了，MSTP 会自动“解封” LSW1-LSW2 这条路，部门B的流量就走 LSW2。
- LSW1 到 LSW3 的路 (
- 部门A (VLAN 10 / 实例1)：
- 好处： 两条物理链路都被利用了！部门A主要走左边(LSW2)，部门B主要走右边(LSW3)。任何一条设备或链路故障，另一个都能顶上。解决了二层链路的冗余和负载分担。
第三步：解决网关单点故障 (VRRP)
问题： 虽然二层链路有备份了，但网关IP是配在物理设备上的。如果部门A的网关设备 LSW2 坏了，即使二层链路切到 LSW3，用户的网关IP还是指向坏掉的 LSW2，还是上不了网。
VRRP 的妙招：虚拟出一个“永不掉线”的网关！
虚拟网关IP： 给部门A(VLAN 10)创建一个虚拟IP
10.0.0.1，给部门B(VLAN 20)创建一个虚拟IP20.0.0.1。用户的电脑网关就设成这个虚拟IP (10.0.0.1或20.0.0.1)，而不是LSW2或LSW3的真实IP。谁是老板 (Master)：
LSW2 和 LSW3 上为同一个虚拟网关（比如VLAN 10的10.0.0.1）组成一个备份组。
- 在 LSW2 的 VLAN 10 接口上：设置优先级120 (比默认100高)，并配置抢占（等30秒再抢回Master）。LSW2 主动要求当
10.0.0.1的老板 (Master)。 - 在 LSW3 的 VLAN 10 接口上：设置优先级100 (默认)，也配置抢占。LSW3 当
10.0.0.1的备胎 (Backup)。
- 在 LSW2 的 VLAN 10 接口上：设置优先级120 (比默认100高)，并配置抢占（等30秒再抢回Master）。LSW2 主动要求当
工作方式：
- 正常情况下：用户发往网关
10.0.0.1的数据，实际是由老板 LSW2 (Master) 处理的。LSW3 虽然也在监听，但不干活（Backup状态）。 - LSW2 挂了 (或连它的链路断了)： LSW3 (Backup) 检测不到老板（LSW2）的心跳包了。LSW3 会说：“老板没了，现在我是新老板！” 并接管虚拟IP
10.0.0.1，开始处理用户的数据。用户完全不知道网关换人了，因为用的还是同一个虚拟IP10.0.0.1。 - LSW2 恢复了： 它重新上线，发现自己优先级更高（120 > 100），但不会立刻抢班夺权（因为配置了
delay 30）。它先当会儿备胎（Backup），等30秒后，再发通知说：“我优先级高，我才是正牌老板！” 然后抢回Master角色。这个过程短暂，用户可能只会感觉到轻微卡顿（就像你测试中前几个ping超时）。
- 正常情况下：用户发往网关
部门B (VLAN 20) 同理：
- LSW3 当
20.0.0.1的老板 (Master, 优先级120)。 - LSW2 当
20.0.0.1的备胎 (Backup, 优先级100)。
- LSW3 当
好处： 对用户来说，网关只有一个（虚拟IP）。物理网关设备坏了或链路断了，备用设备能无缝接管网关功能。解决了三层网关的单点故障。

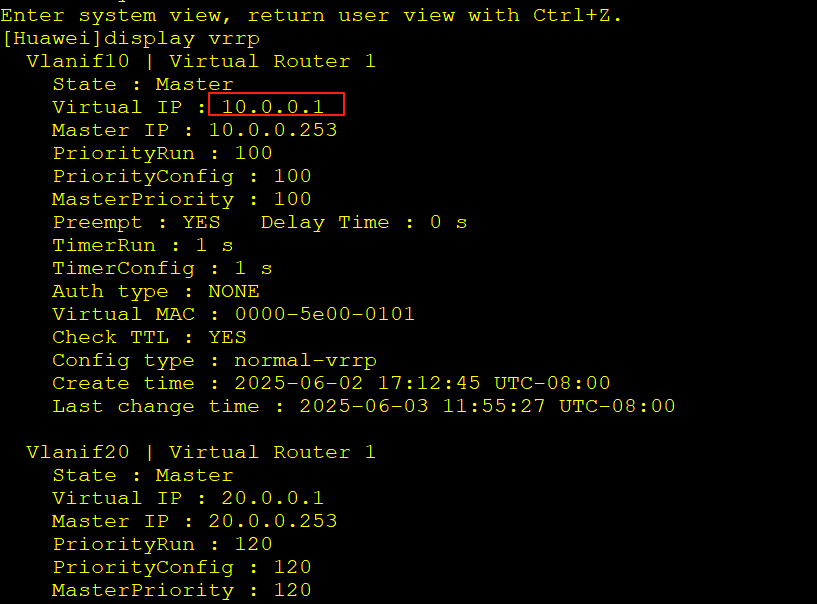

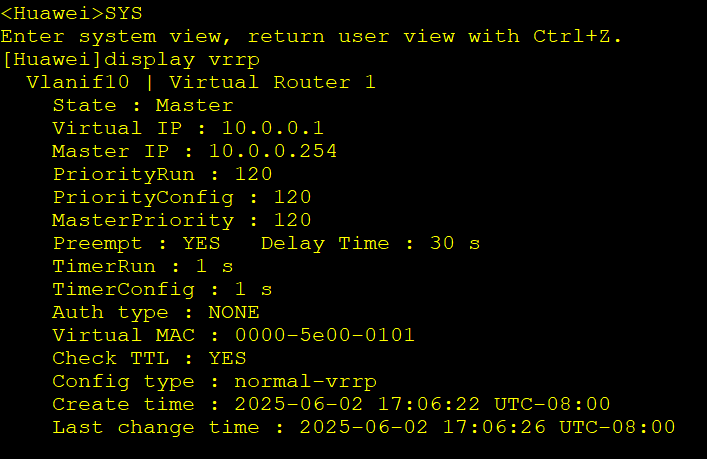

master ip的作用： 这个配置 (vrrp vrid 1 virtual-ip 10.0.0.1) 就是定义虚拟网关IP本身。它告诉交换机：“我们这个备份组（vrid 1）要虚拟出来的那个共同网关IP就是10.0.0.1”。用户电脑的网关必须指向这个虚拟IP (10.0.0.1)，而不是 LSW2 (10.0.0.254) 或 LSW3 (10.0.0.253) 的真实IP。真实IP (10.0.0.254,10.0.0.253) 是给VRRP协议内部通信和标识设备用的。
MSTP + VRRP 配合的威力
- 场景1：LSW2 整机故障
- 部门A (VLAN 10)：
- MSTP：检测到LSW2挂了，立即解封 LSW1 到 LSW3 的链路。部门A流量走向 LSW3。
- VRRP：LSW3 检测到LSW2心跳消失，立即接管虚拟网关
10.0.0.1。 - 结果： 部门A用户通过 LSW3 上网，网关还是
10.0.0.1。
- 部门B (VLAN 20)：
- MSTP：原本主路径就是 LSW1->LSW3，不受影响（除非LSW3也挂了）。
- VRRP：LSW3 本来就是
20.0.0.1的Master，继续工作。
- 部门A (VLAN 10)：
- 场景2：LSW1 到 LSW2 的线断了
- 部门A (VLAN 10)： 和上面类似，MSTP切路径到LSW3，VRRP在LSW3上接管网关。
- 部门B (VLAN 20)： 主路径LSW1->LSW3不受影响。
- 场景3：LSW3 整机故障 (分析类似，角色互换)。
- 场景4：LSW1 到 LSW3 的线断了
- 部门B (VLAN 20)： MSTP切路径到LSW2，VRRP在LSW2上接管
20.0.0.1网关。 - 部门A (VLAN 10)： 主路径LSW1->LSW2不受影响。
- 部门B (VLAN 20)： MSTP切路径到LSW2，VRRP在LSW2上接管
- 场景1：LSW2 整机故障
总结逻辑链：
- VLAN：划分逻辑广播域（部门）。
- MSTP：
- 破环，防止广播风暴。
- 关键：为不同VLAN设计不同的主路径和备用路径。 让流量分担到两条核心链路上，并在一条链路/设备故障时自动切换到另一条。解决二层冗余和负载。
- VRRP：
- 为每个VLAN创建一个虚拟网关IP。
- 让两台核心设备对这个虚拟IP进行主备备份。
- 主设备故障时，备设备无缝接管虚拟IP。用户网关设置不变（虚拟IP），解决网关单点故障。
- 配合效果： 无论是连接接入层的链路故障，还是作为网关的核心交换机故障，都能通过MSTP切换二层路径 + VRRP切换三层网关，实现用户业务的快速恢复，达到高可用目标。你测试中的“断路”和“关机”后网络依然能通，就是这个机制生效的表现。
二、 VRRP 原理大白话解析
核心思想： “备胎”网关。 让多个物理路由器（或三层交换机）假装成一个“永不掉线”的虚拟路由器。
- 虚拟出一个IP (
virtual-ip): 管理员设定一个IP地址（比如10.0.0.1）。这个IP就是告诉所有局域网内电脑：“我就是你们的网关！把数据都发给我！” 用户的默认网关都指向这个虚拟IP。 - 组建“备胎”小组 (VRRP Group): 多台物理路由器（比如Router A 和 Router B）加入同一个小组（同一个
vrid），共同“守护”这个虚拟IP。 - 选一个“老大” (Master):
- 小组里的路由器会互相打招呼（发VRRP通告报文）。
- 谁优先级 (
priority) 高（默认100，可以手动调高比如120），谁就当老大（Master）。 - 优先级一样？比谁的真实IP大。大的当老大。
- 老大干活，备胎待命：
- 老大 (Master): 它负责响应局域网内所有发送到虚拟IP (
10.0.0.1) 的ARP请求（告诉电脑“虚拟IP对应的MAC地址是我的物理MAC”）。它实际处理所有发送到虚拟IP的用户数据包，进行路由转发。它定期（比如每秒）向小组广播：“我还活着！我还是老大！”。 - 备胎 (Backup): 监听老大的心跳广播。不响应虚拟IP的ARP请求（避免冲突）。不处理发送到虚拟IP的用户数据（除非老大挂了）。随时准备接班。
- 老大 (Master): 它负责响应局域网内所有发送到虚拟IP (
- 老大挂了怎么办？
- 备胎们连续几次（默认3次）收不到老大的心跳广播。
- 优先级最高的备胎（比如优先级120的）立刻站出来说：“老大没了，现在我是新老大！”。
- 新老大 (New Master):
- 开始响应虚拟IP的ARP请求（告诉电脑“虚拟IP对应的MAC地址现在是我的物理MAC了”）。
- 开始处理所有发送到虚拟IP的用户数据包。
- 开始定期广播心跳：“我活着，我是新老大！”。
- 用户感觉： 用户电脑的网关IP (
10.0.0.1) 没变！只是网络短暂卡了一下（切换时间，通常是几秒），然后就恢复了。用户不知道背后的路由器已经换了一台。
- 老大复活了怎么办？ (抢占
preempt-mode)- 默认情况下（或配置了
preempt-mode），原老大（优先级120）恢复后，发现现在的新老大（优先级100）比自己优先级低。 - 原老大会说：“我优先级更高，我才是正牌老大！” 并立刻（或等待配置的
delay时间后）发起抢占。 - 它重新成为Master，广播心跳，处理数据。
- 新老大（原备胎）乖乖退位成Backup。
- 好处： 让性能更好、优先级更高的设备尽快回到主岗位。如果配置了
delay，可以避免网络因频繁切换而不稳定。
- 默认情况下（或配置了
为什么不能直接配网关？而需要 virtual-ip？
- 直接配物理网关IP (
10.0.0.254) 的问题： 如果10.0.0.254这台路由器坏了，即使用户电脑网关指向它，数据包也发不过去，因为设备本身挂了。即使你有另一台路由器 (10.0.0.253)，用户的网关设置还是指向坏掉的那台 (10.0.0.254)，不会自动把数据发给10.0.0.253。用户必须手动修改网关设置才能恢复上网，这不可接受。 virtual-ip(10.0.0.1) 的作用： 它不是任何一台物理设备的真实IP。它是一个“虚拟”的、逻辑上存在的IP地址。VRRP 协议的神奇之处就在于，它让多台物理设备共同承担起响应这个虚拟IP的责任。只要小组里还有一台设备活着，这台活着的设备就会站出来说：“10.0.0.1就是我！数据发给我！”。用户始终只需要记住这一个虚拟网关IP (10.0.0.1)，背后的物理设备故障切换由VRRP协议自动、透明地完成。 这就是高可用性的关键。
简单比喻：
虚拟网关IP (
10.0.0.1): 就像公司的总机电话号码。物理路由器 (LSW2
10.0.0.254, LSW310.0.0.253): 就像接听总机电话的客服人员A和B。VRRP:
就像一套智能电话转接系统。
- 正常情况下，客服A是“主客服”(Master)，电话都转给他接。
- 客服A生病请假（故障），系统检测到，自动把所有打进来的总机电话转给客服B。客户打电话进来，还是拨同一个总机号，感觉不到换人了。
- 客服A病好了回来上班（恢复），系统检测到他能力更强（优先级高），过一会儿（
delay）又把电话转回给客服A接。客户还是拨同一个号。
直接配物理IP: 就像让客户直接记住客服A的分机号 (
10.0.0.254)。客服A请假了，客户打他分机永远没人接，即使客服B闲着。客户必须知道客服B的分机号 (10.0.0.253) 并手动拨打才行。
所以，virtual-ip 是给用户用的、代表“网关服务”的虚拟入口。master ip / backup ip 是物理设备的真实地址，是VRRP协议内部用来选举和通信的。用户根本不需要关心这些真实地址。
