配置RADIUS服务器（WINDOW2003）和服务端

概要

（1）配置AAA认证和计费方案
（2）配置Radius模板-指定Radius服务器
（3）创建域 绑定要使用的AAA认证和Radius模板

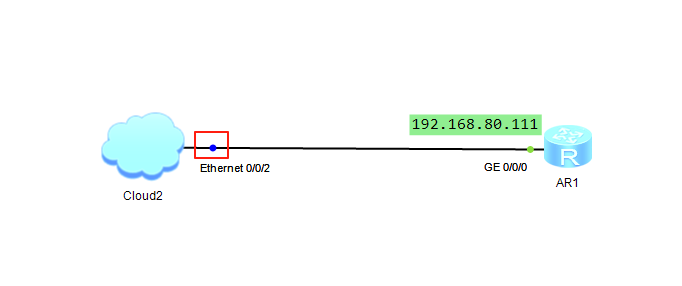

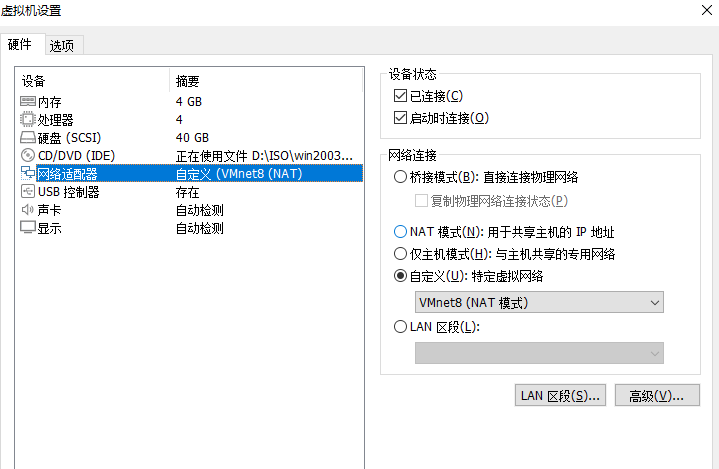

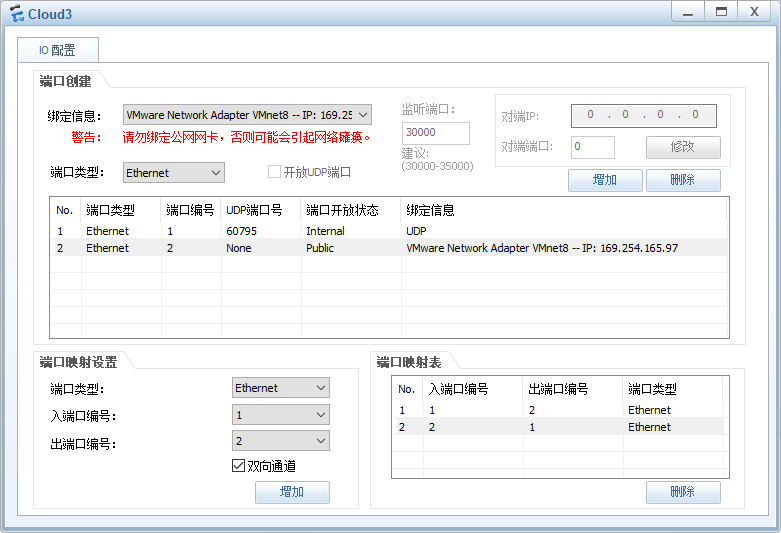

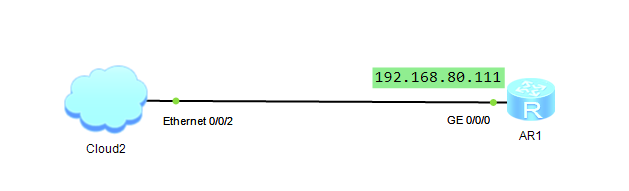

1.配置网络

2.配置RADIUS服务器客户端

AR1

#设置IP和登录模式
<Huawei>sys
[Huawei]interface GigabitEthernet 0/0/0
[Huawei-GigabitEthernet0/0/0]ip address 192.168.80.111 24
[Huawei]user-interface vty 0 4
[Huawei-ui-vty0-4]authentication-mode aaa
[Huawei-ui-vty0-4]user privilege level 3

#创建认证方案
[Huawei-aaa]authentication-scheme renzheng   #名字随便给
[Huawei-aaa-authen-renzheng]authentication-mode radius  #优先使用radius认证（authentication-mode radius local 配置AAA认证模式为先Radius，如无响应则本地认证）
[Huawei-aaa-authen-renzheng]quit

#创建计费方案
[Huawei-aaa]accounting-scheme jifei
[Huawei-aaa-accounting-jifei]accounting-mode radius
[Huawei-aaa-accounting-jifei]accounting start-fail offline
[Huawei-aaa-accounting-jifei]quit
[Huawei-aaa]quit

#创建RADIUS服务器
[Huawei]radius-server template Window2003
[Huawei-radius-Window2003]radius-server authentication 192.168.80.128 1812 #引用，（[Huawei-radius-Window2003]radius-server authentication 192.168.80.129 1812 secondary  备用认证服务器）
[Huawei-radius-Window2003]radius-server accounting 192.168.80.128 1813     #引用，（[Huawei-radius-Window2003]radius-server accounting 192.168.80.129 1813 secondary       备用计费服务器）
[Huawei-radius-Window2003]radius-server shared-key cipher 91xueit #配置设备与Radius通信的共享秘钥
[Huawei-radius-Window2003]radius-server retransmit 2 timeout 5 #配置当开始计费失败时，将用户离线
[Huawei-radius-Window2003]quit


[Huawei]domain 91xueit.com
[Huawei]aaa
[Huawei-aaa]domain 91xueit.com     #配置AAA域
[Huawei-aaa-domain-91xueit.com]authentication-scheme renzheng #在域中绑定AAA认证方案
[Huawei-aaa-domain-91xueit.com]accounting-scheme jifei        #在域中绑定AAA计费方案
[Huawei-aaa-domain-91xueit.com]radius-server Window2003       #在域中绑定Radius模板
[Huawei-aaa-domain-91xueit.com]quit
[Huawei-aaa]quit

[Huawei]display current-configuration
[V200R003C00]
#
 snmp-agent local-engineid 800007DB03000000000000
 snmp-agent
#
 clock timezone China-Standard-Time minus 08:00:00
#
portal local-server load portalpage.zip
#
 drop illegal-mac alarm
#
 set cpu-usage threshold 80 restore 75
#
radius-server template Window2003
 radius-server shared-key cipher %$%$Y#v|1_x8GJHj-3S.<&p;zd\8%$%$
 radius-server authentication 192.168.80.128 1812
 radius-server accounting 192.168.80.128 1813
 radius-server retransmit 2
#
aaa
 authentication-scheme default
 authentication-scheme renzheng
  authentication-mode radius
 authorization-scheme default
 accounting-scheme default
 accounting-scheme jifei
  accounting-mode radius
 domain default
 domain default_admin
 domain 91xueit.com
  authentication-scheme renzheng
  accounting-scheme jifei
  radius-server Window2003
 local-user admin password cipher %$%$K8m.Nt84DZ}e#<0`8bmE3Uw}%$%$
 local-user admin service-type http

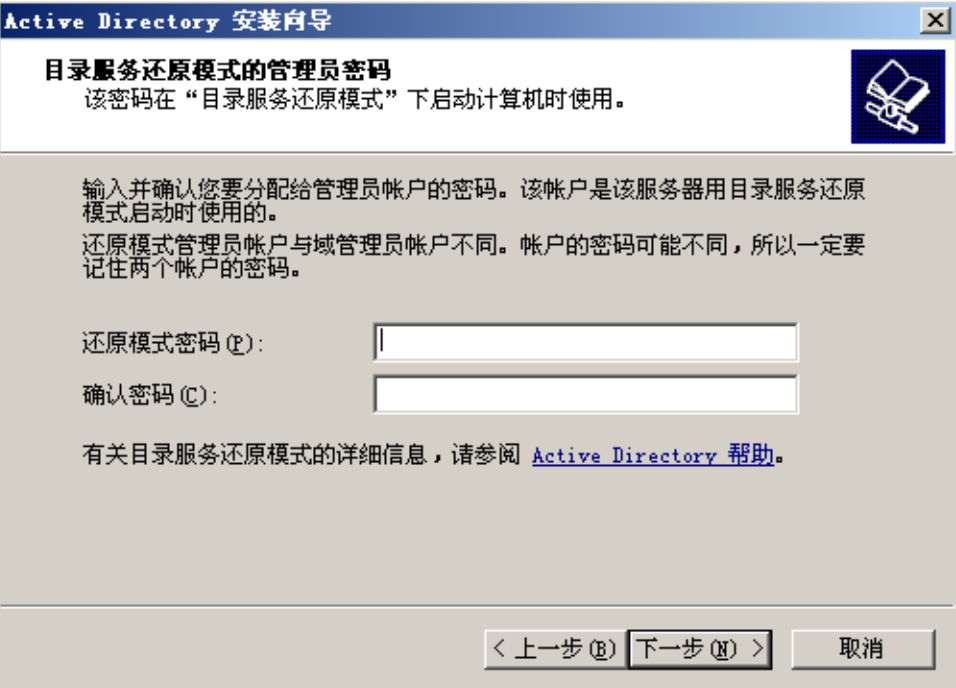

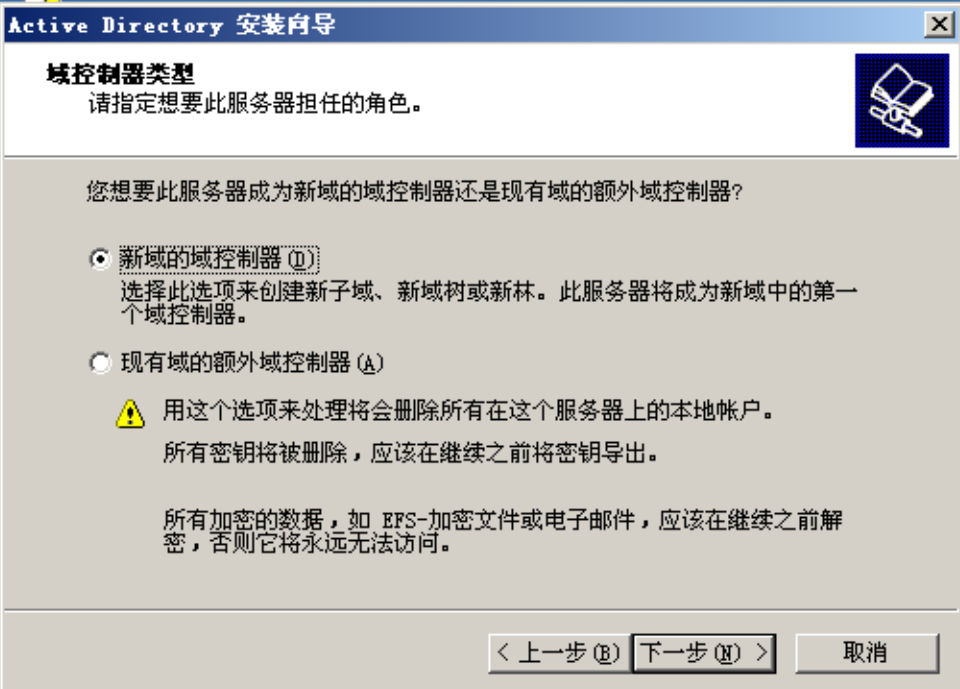

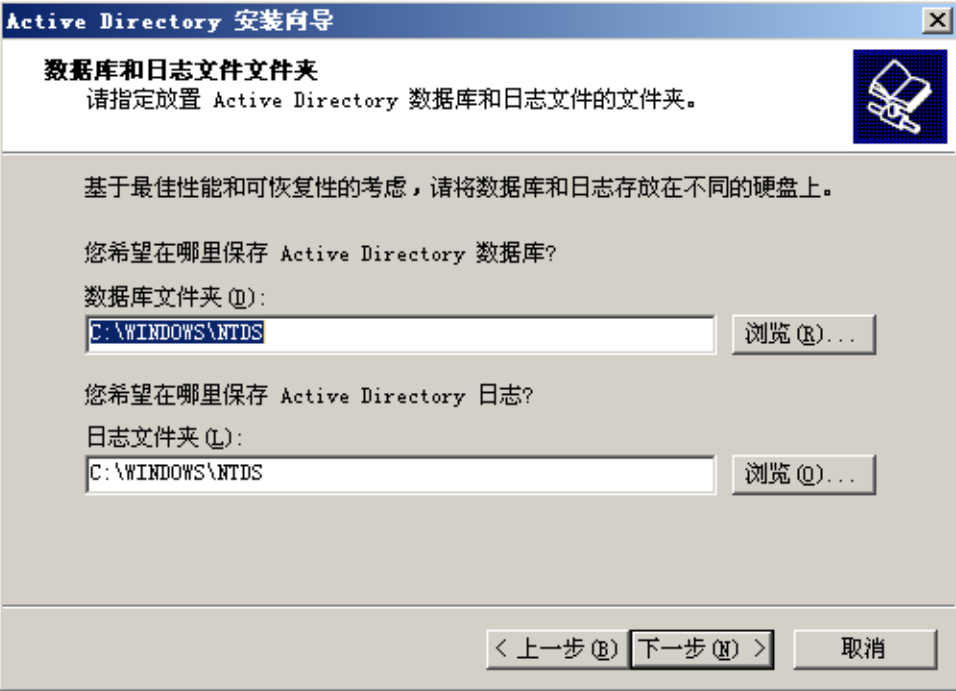

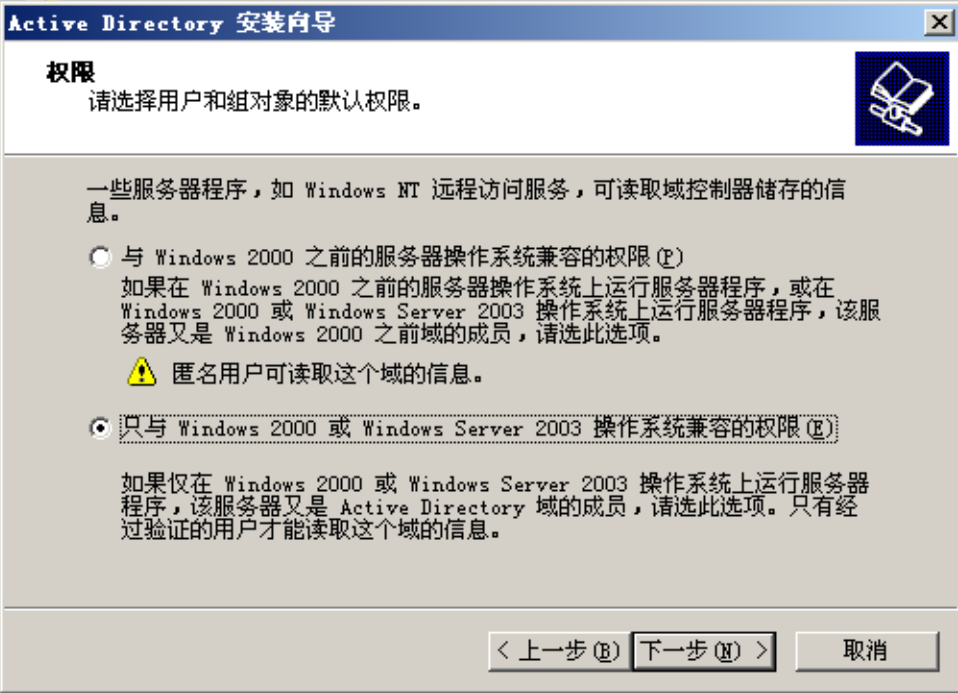

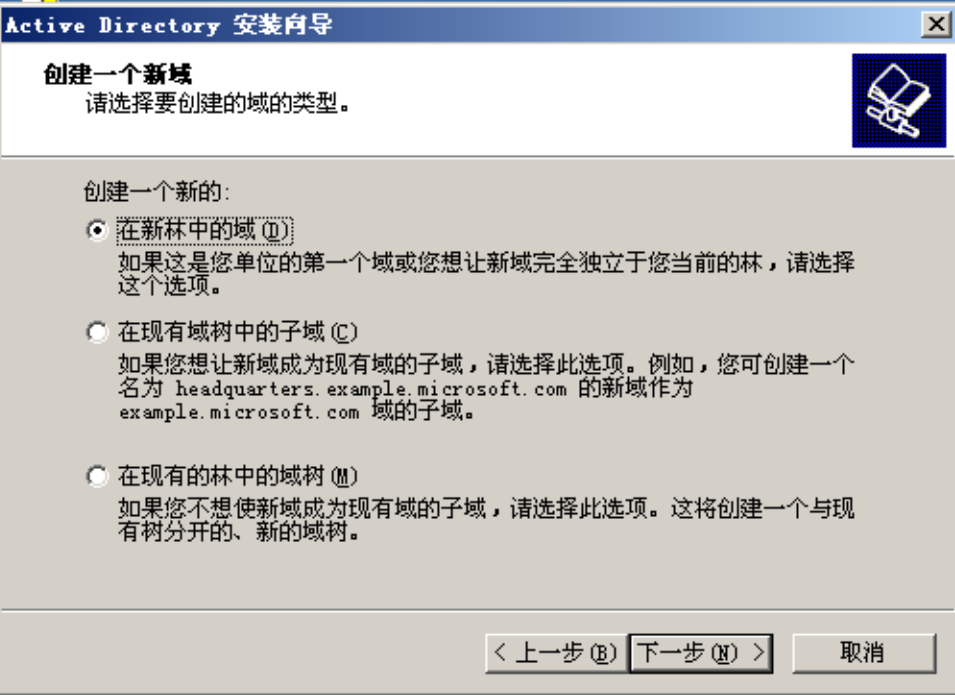

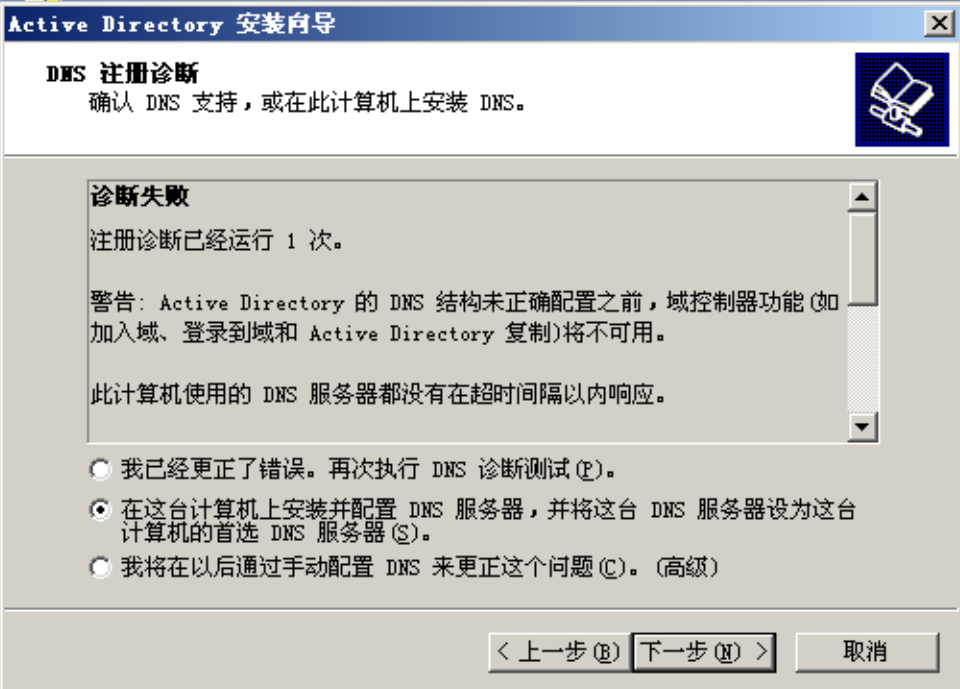

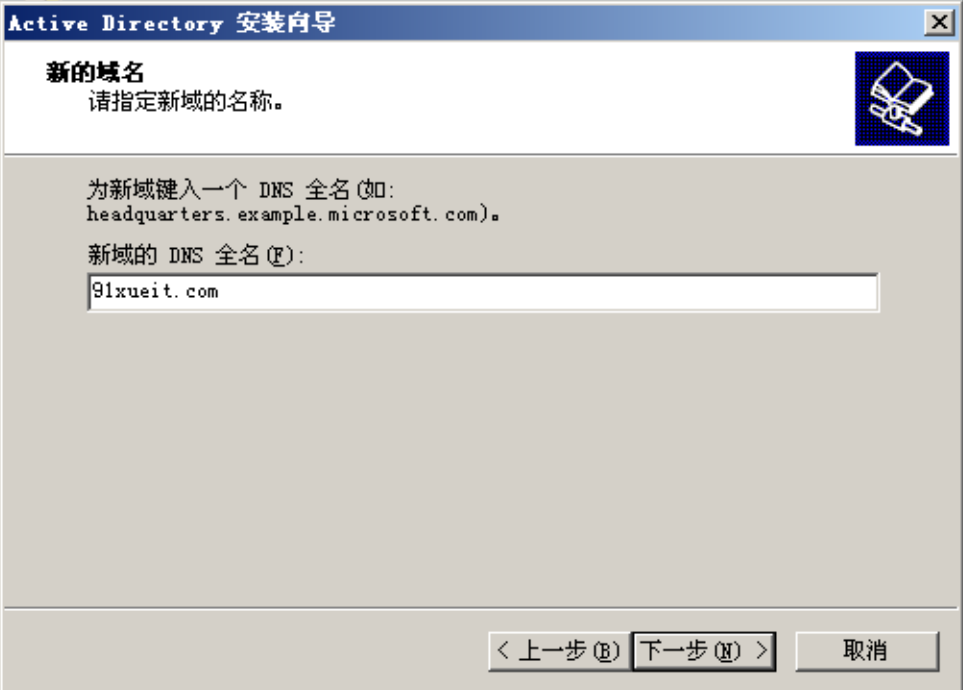

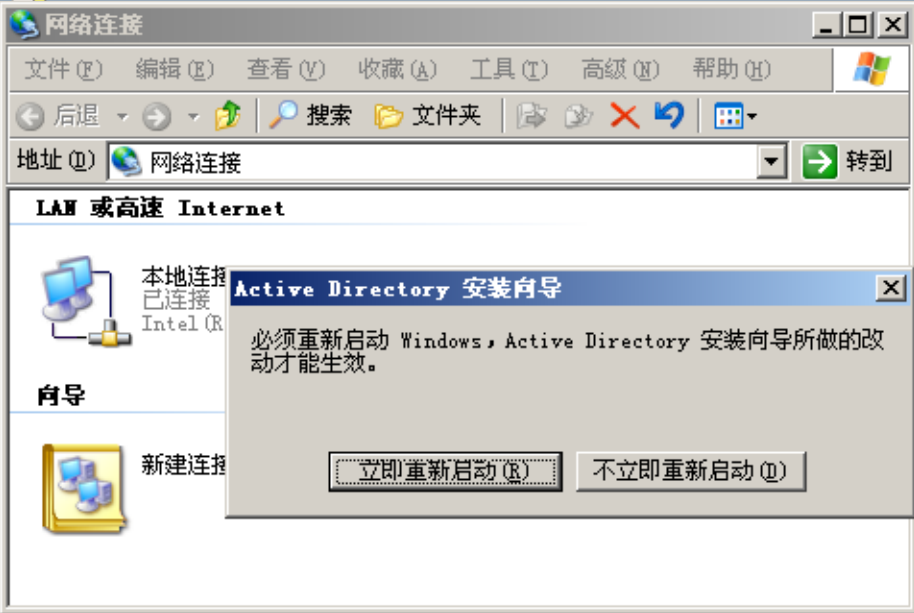

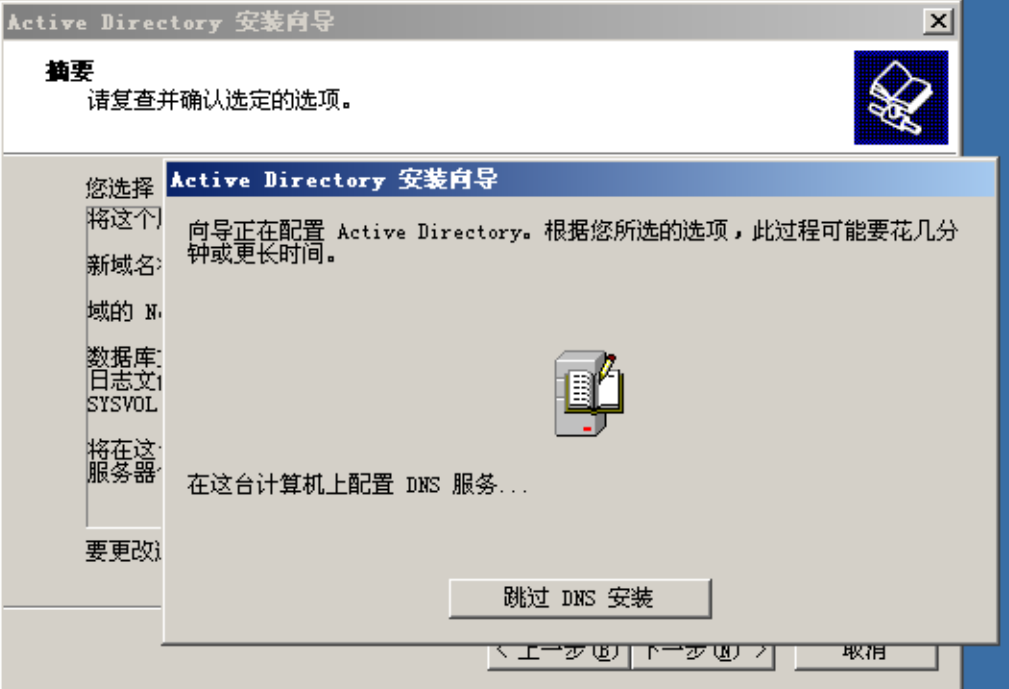

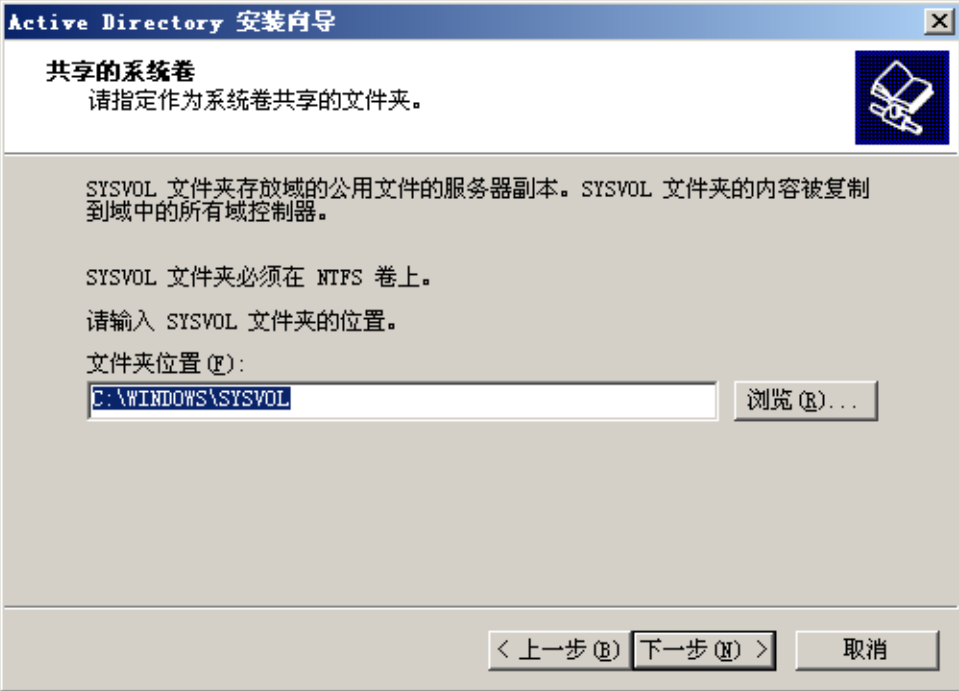

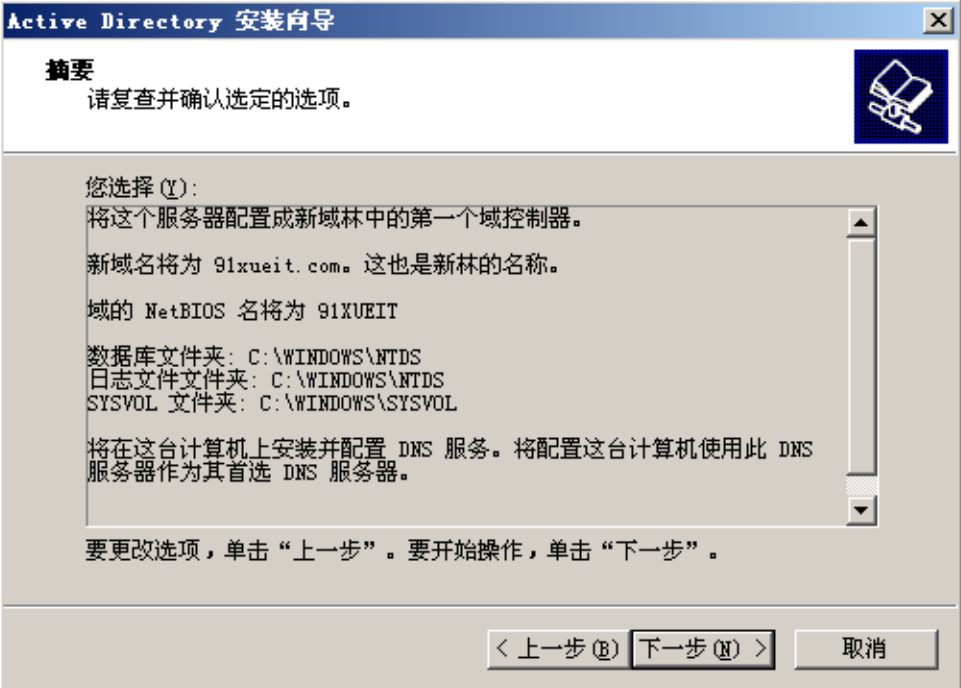

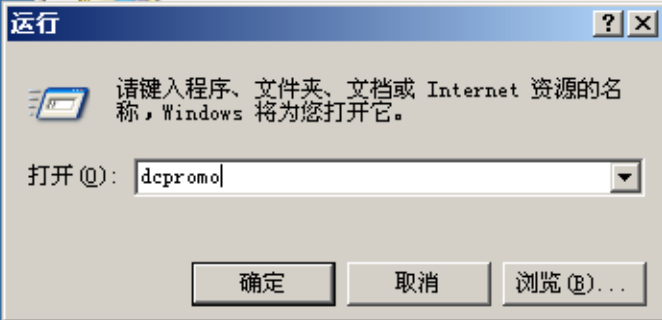

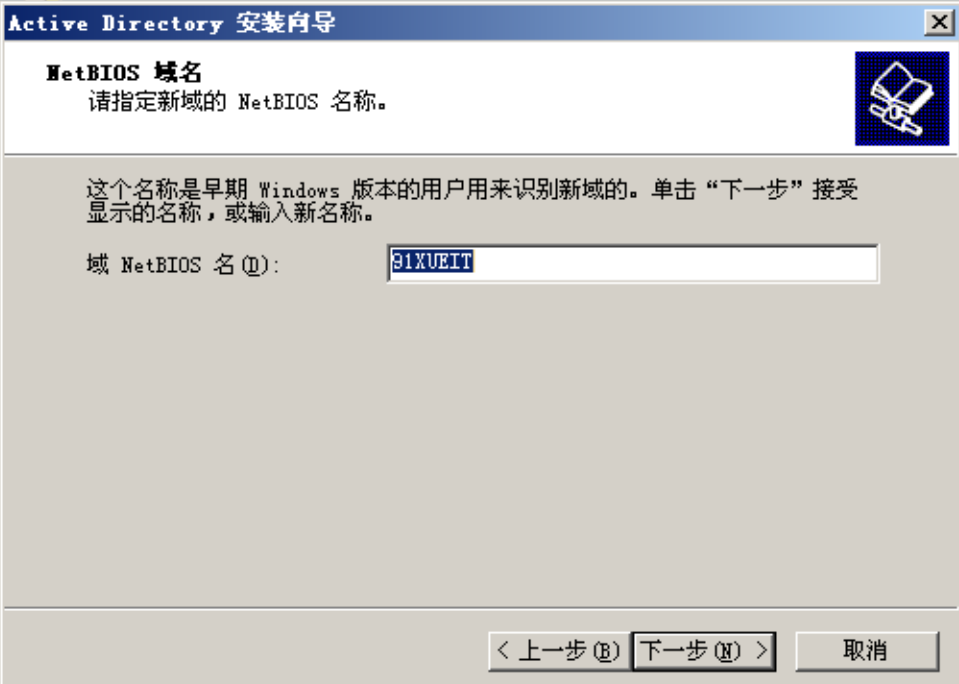

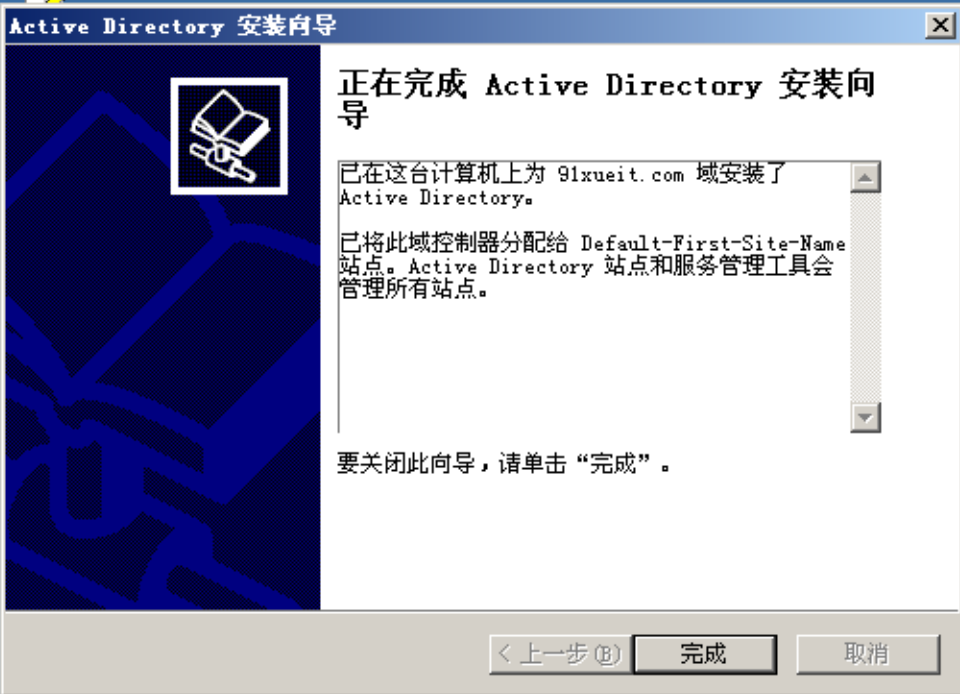

3.WINDOW2003安装域控制器服务

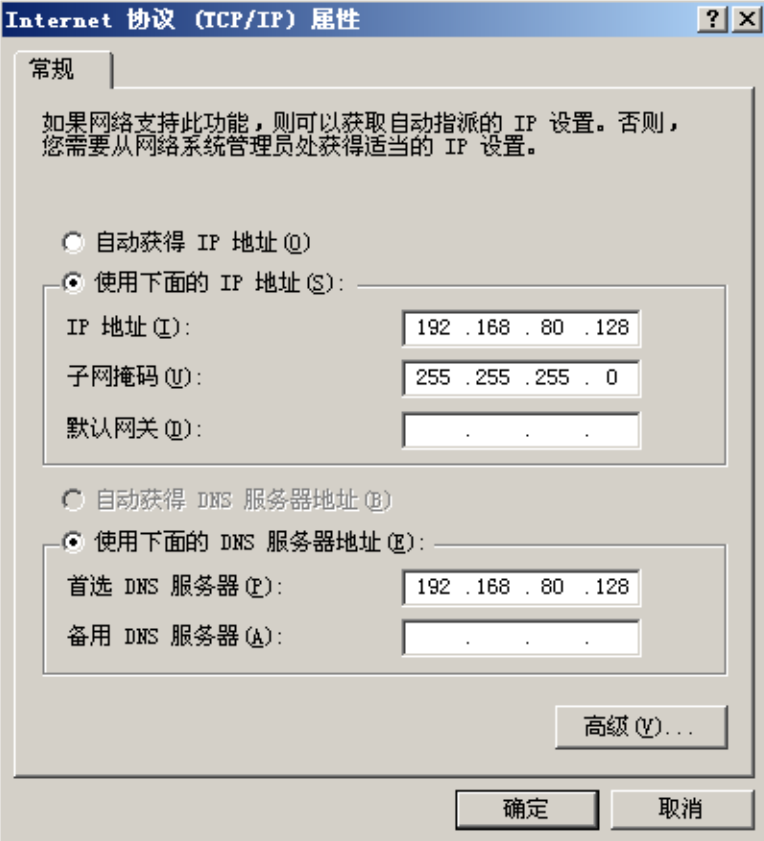

重启之后重新改DNS地址

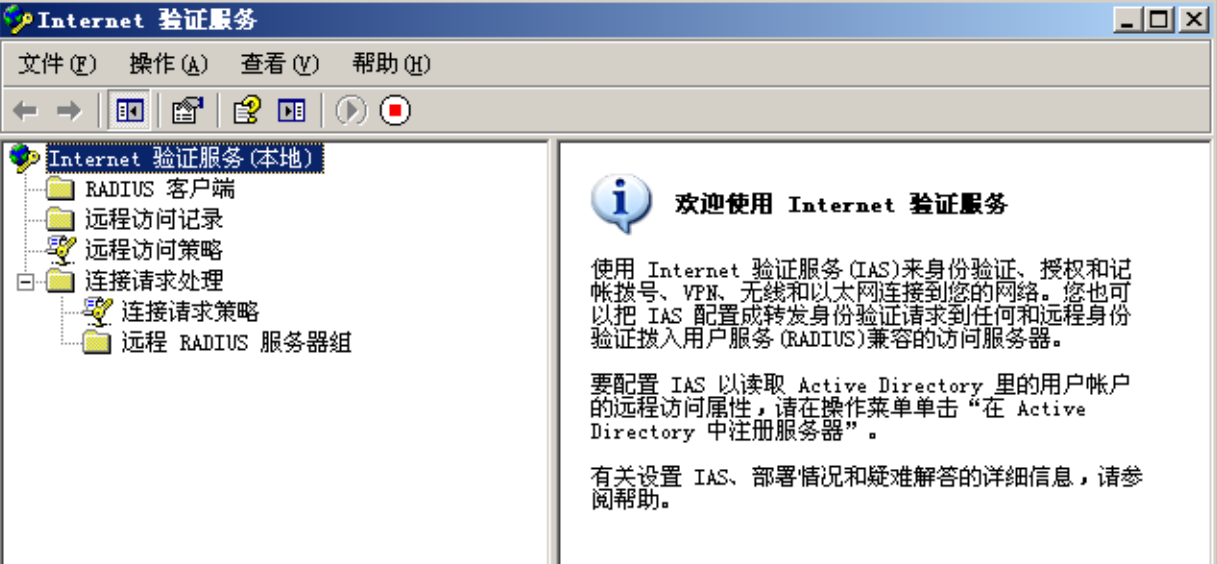

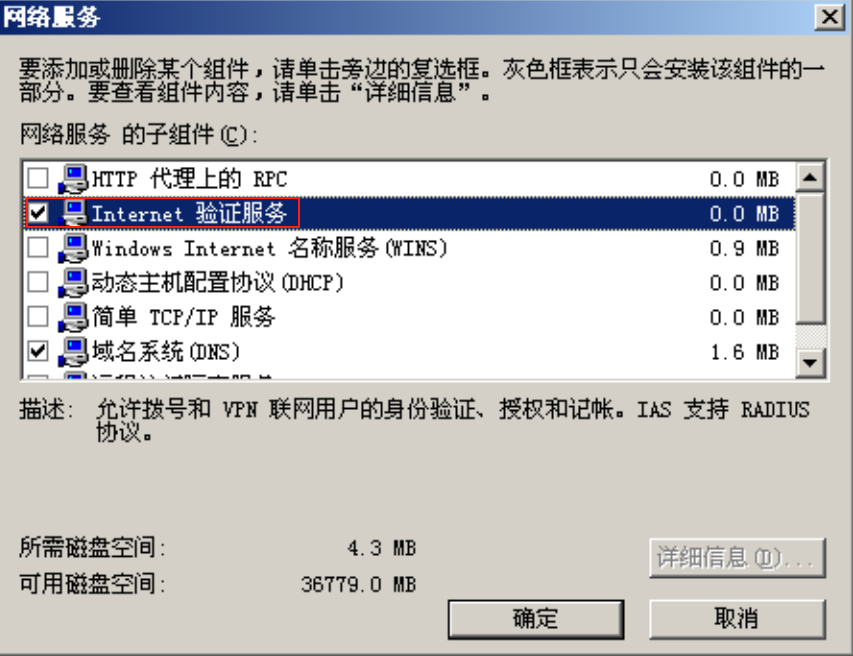

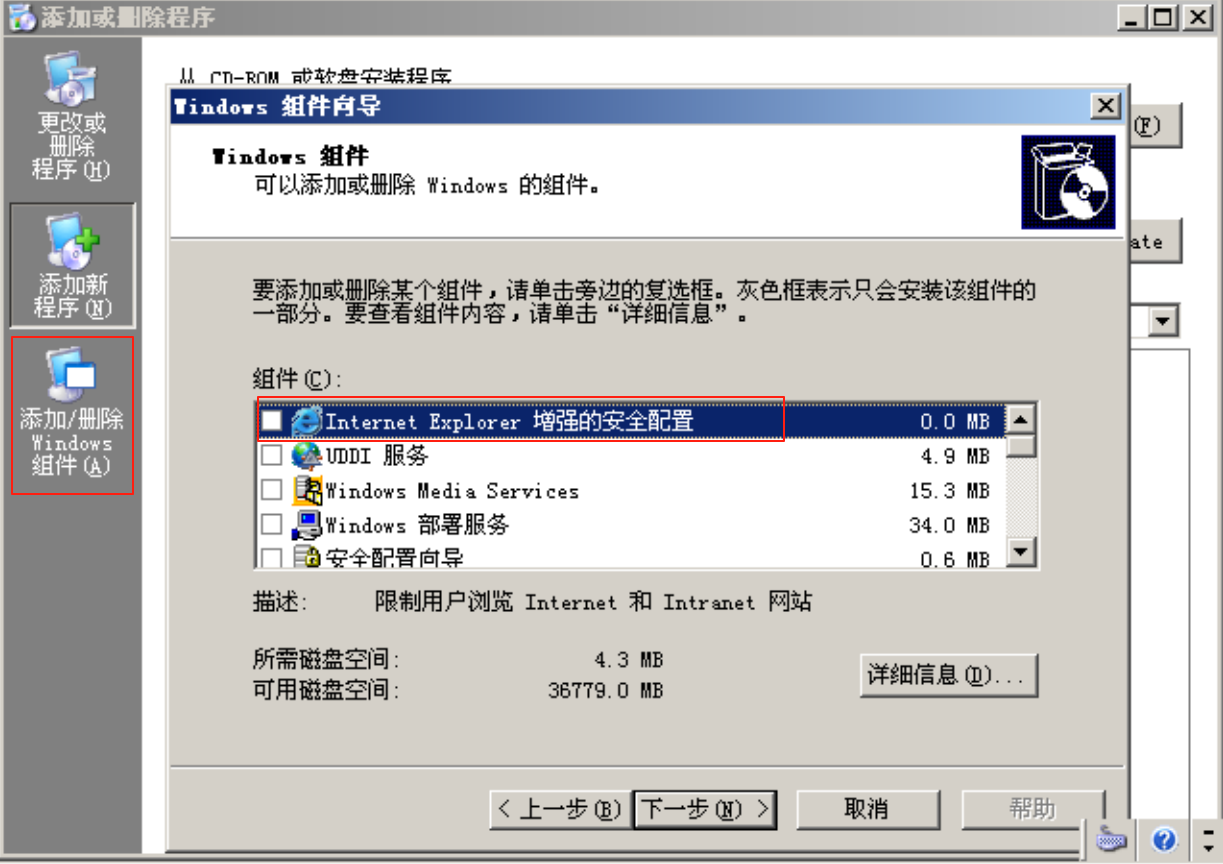

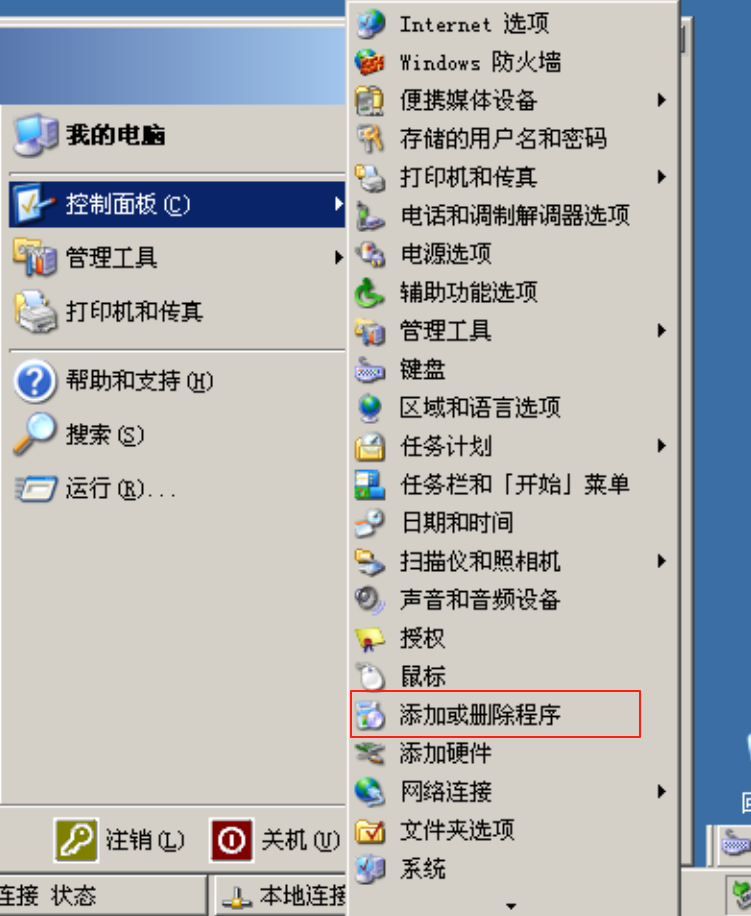

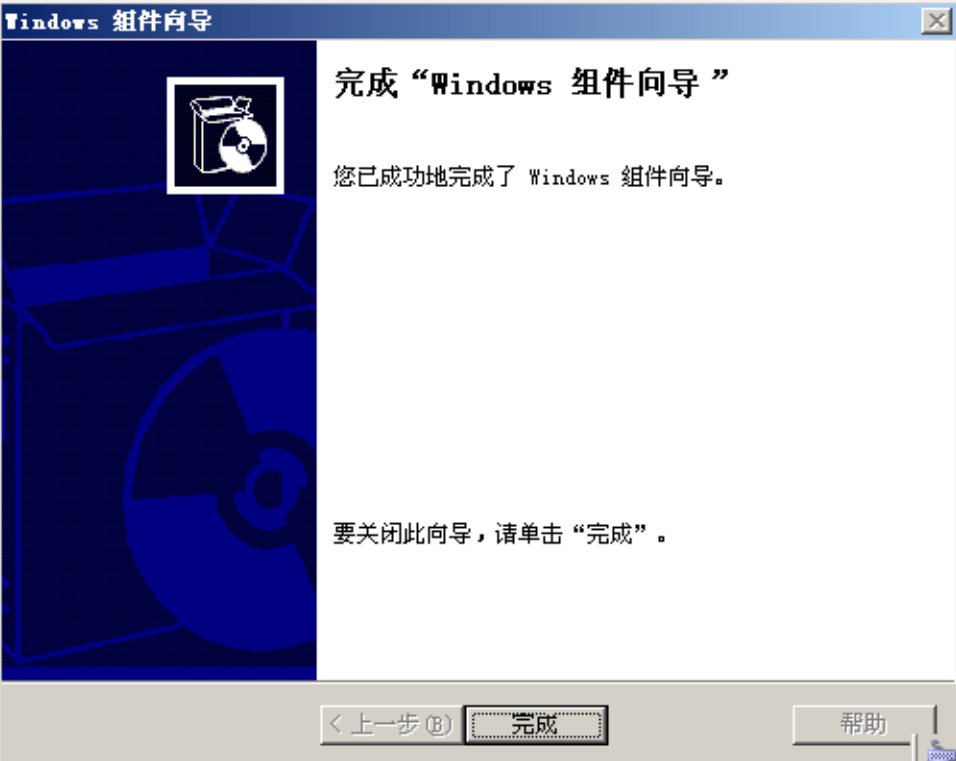

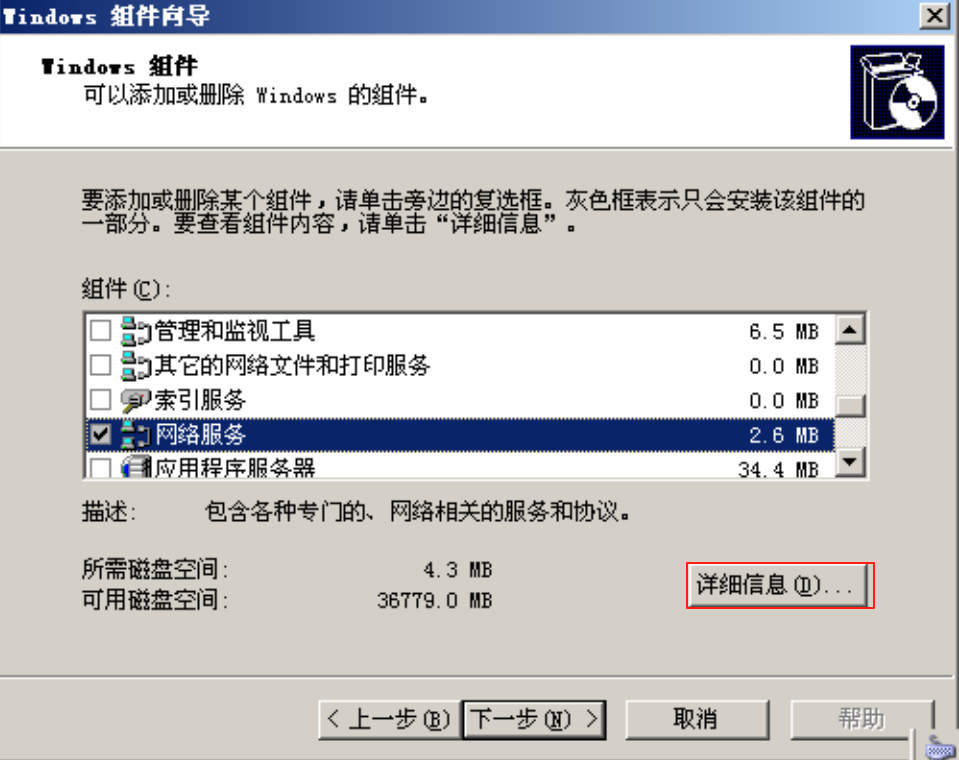

3.安装3A服务

4.配置3A服务

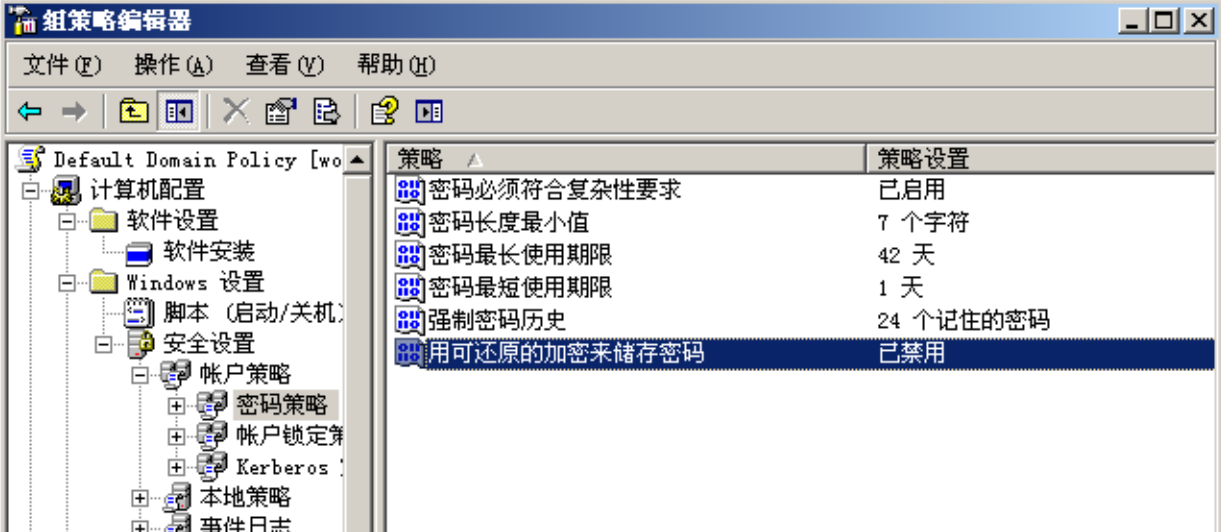

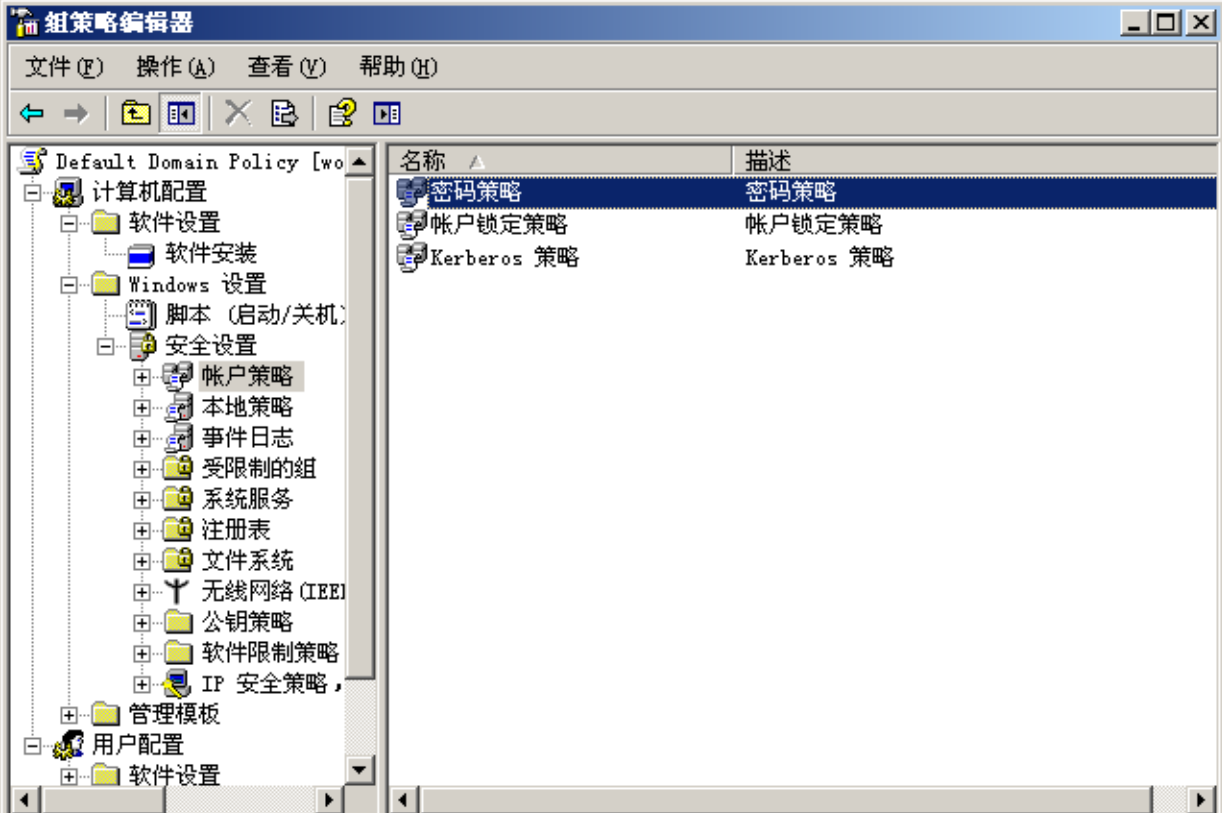

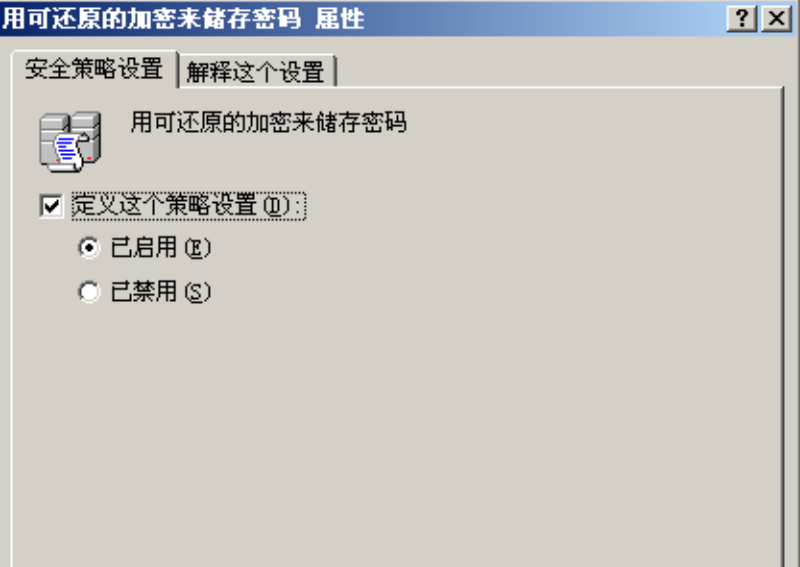

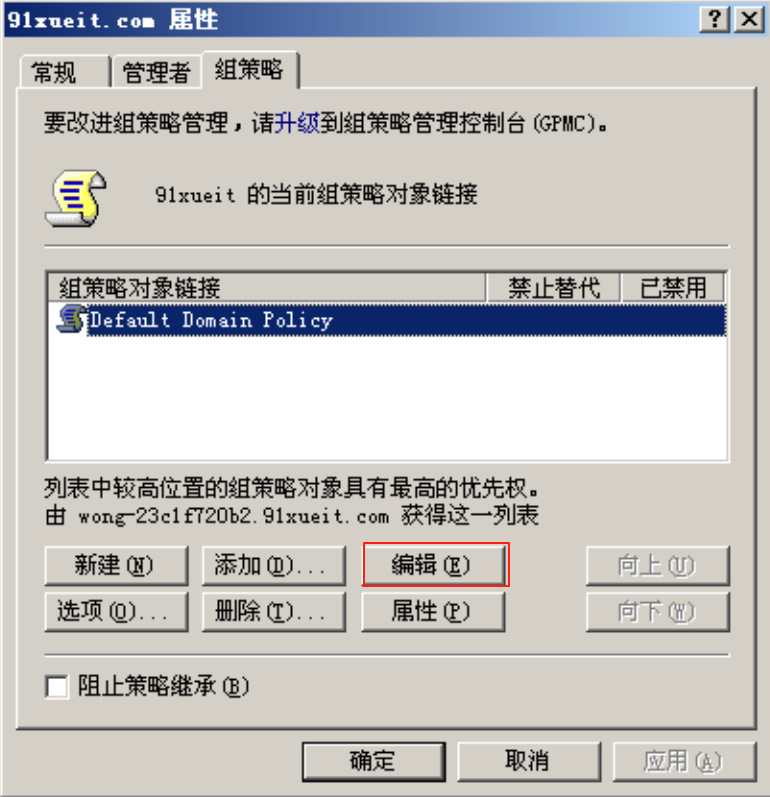

先设置组策略

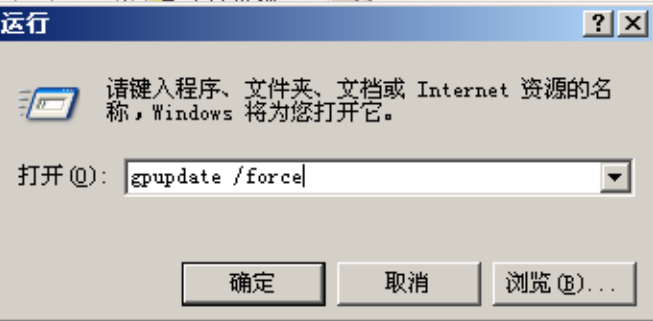

强制刷新策略

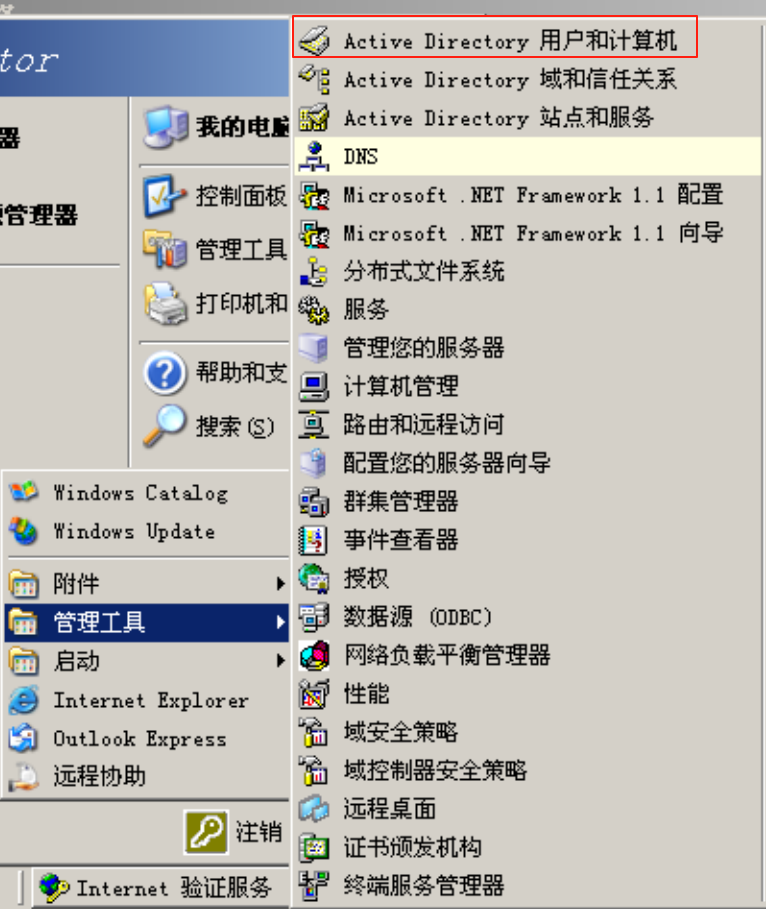

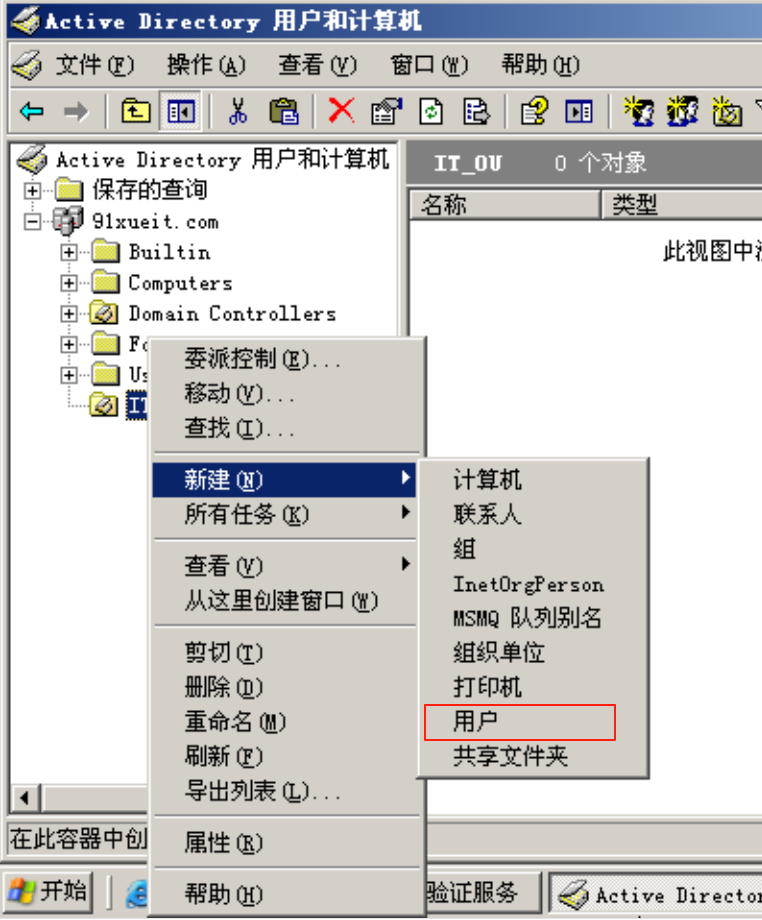

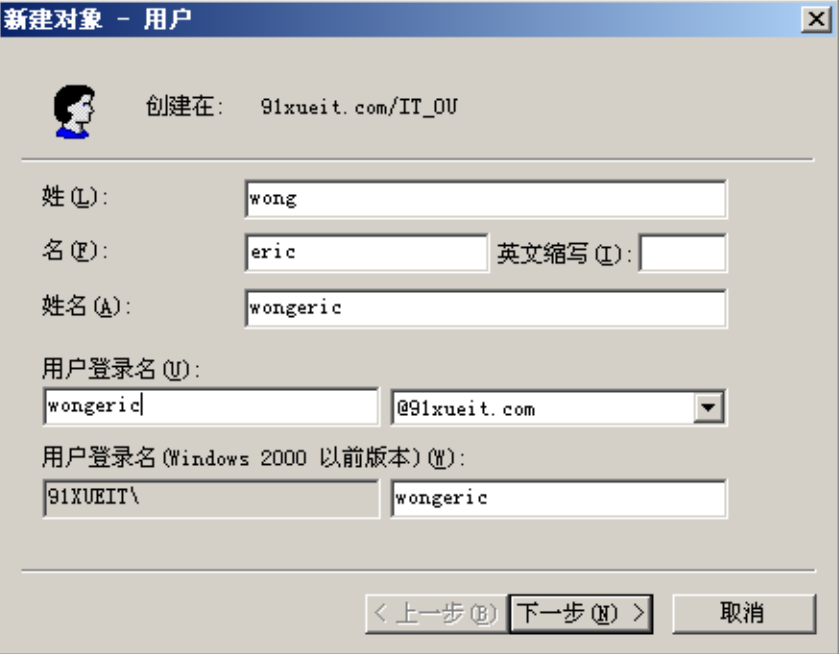

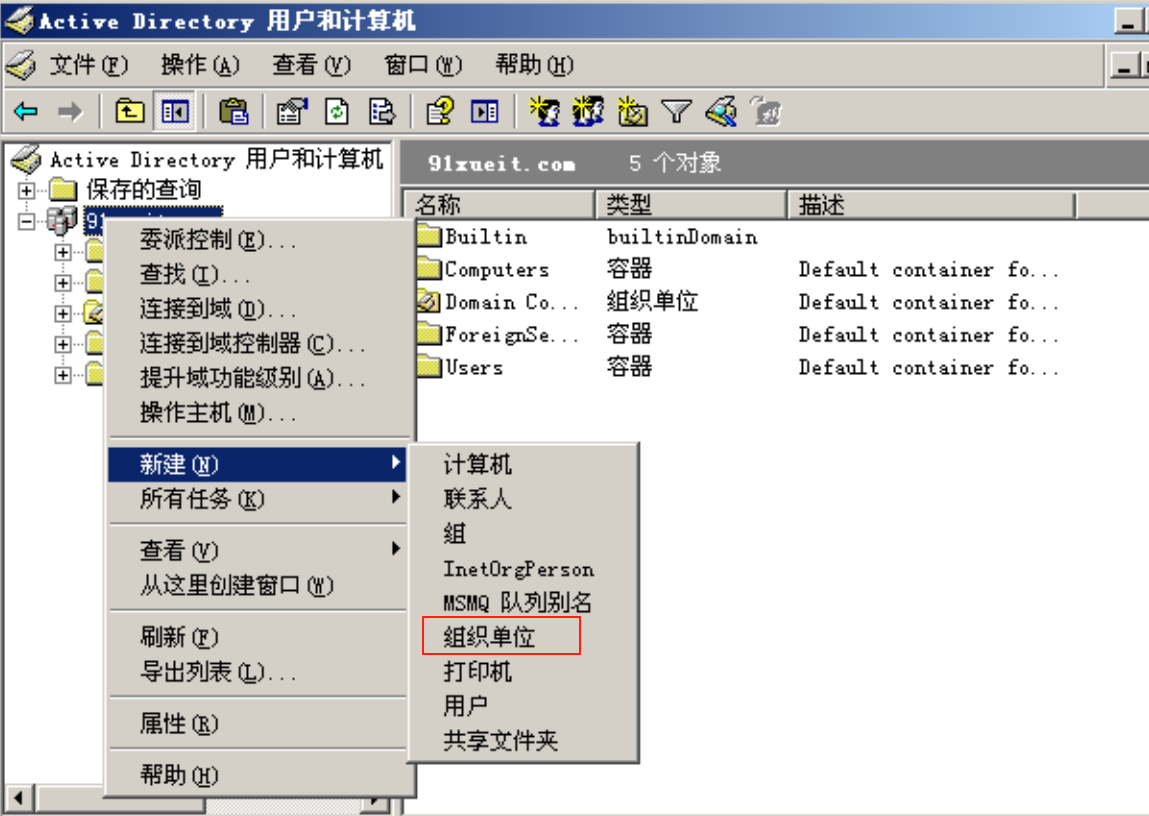

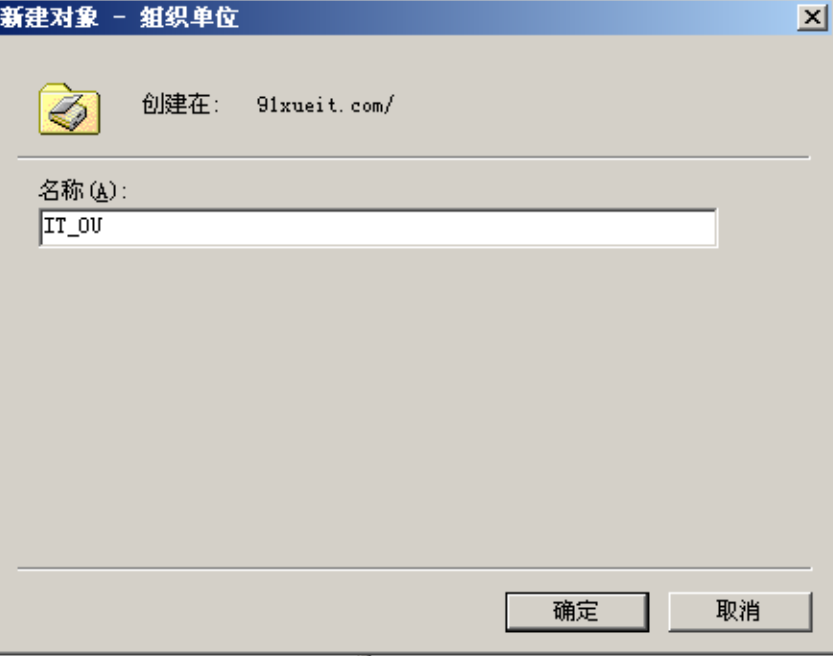

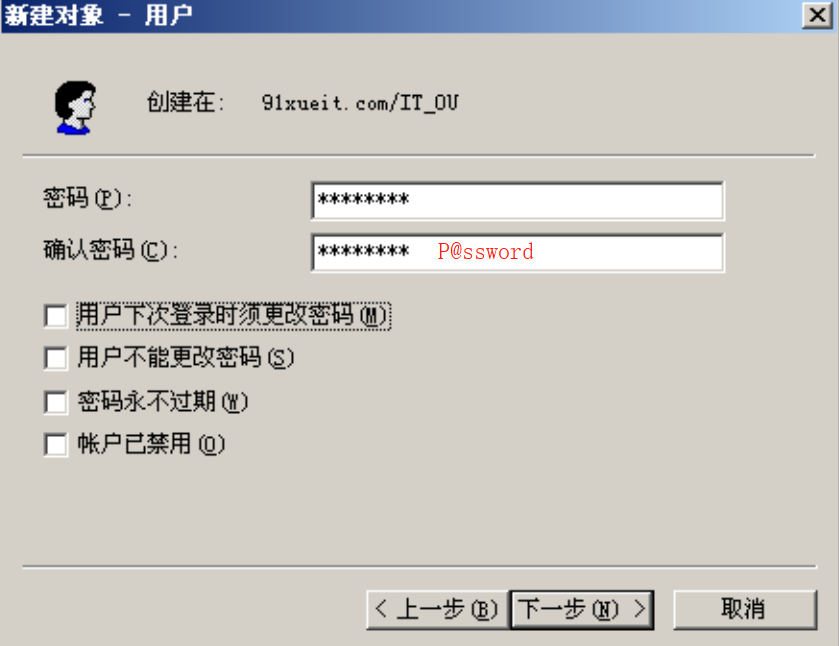

创建用户

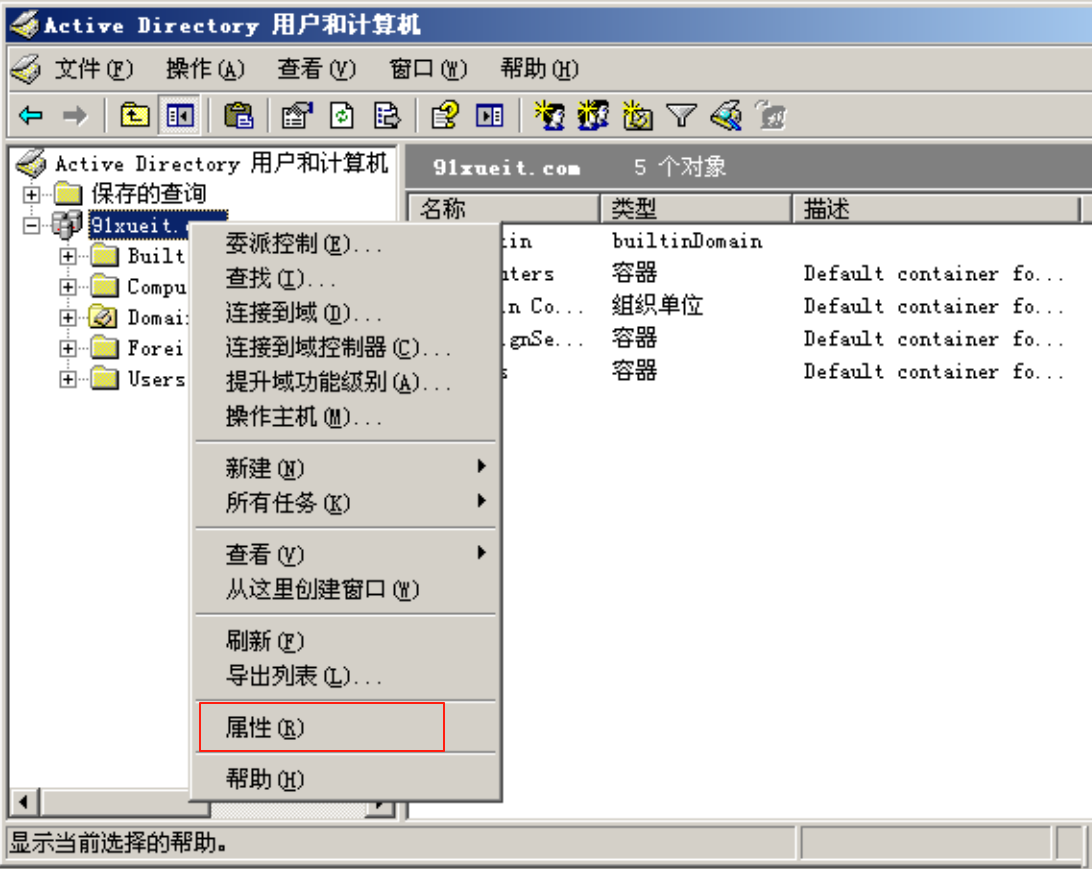

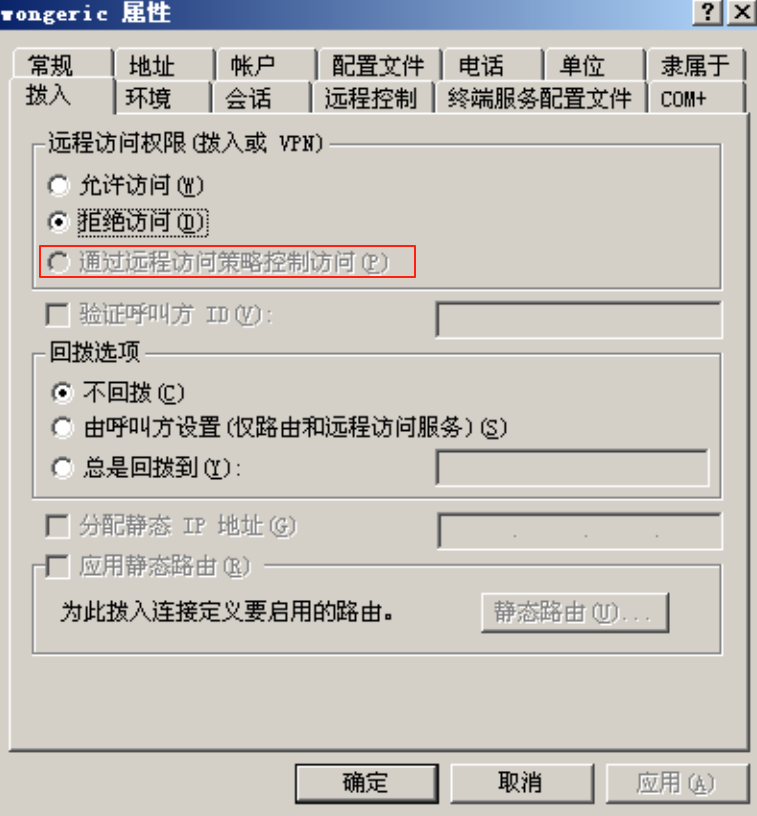

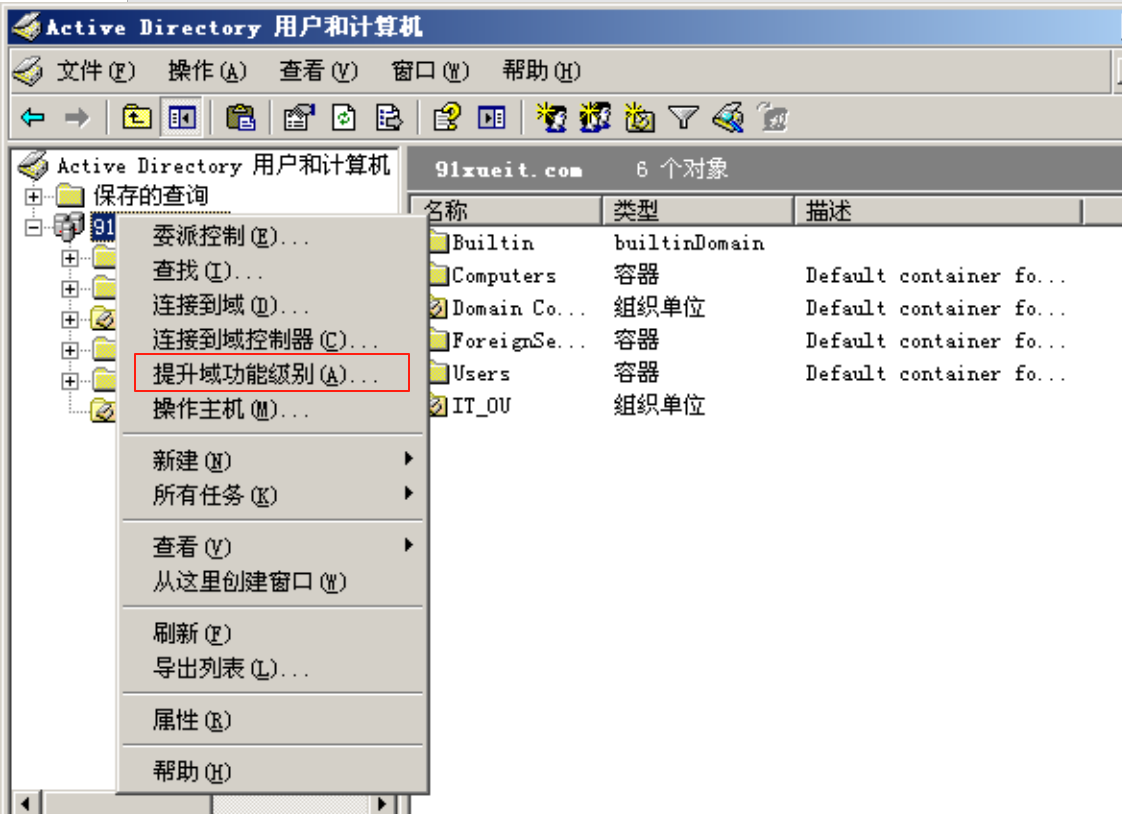

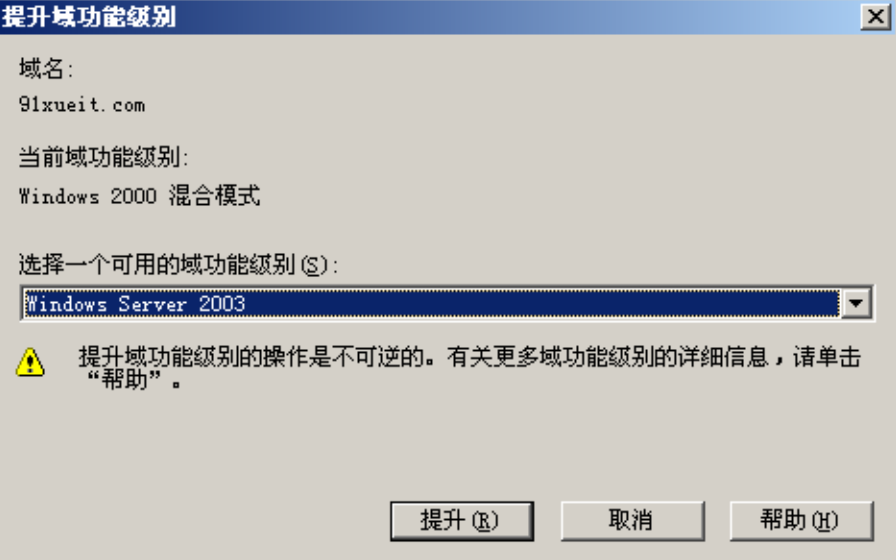

这里出现灰色，需要提升域功能级别

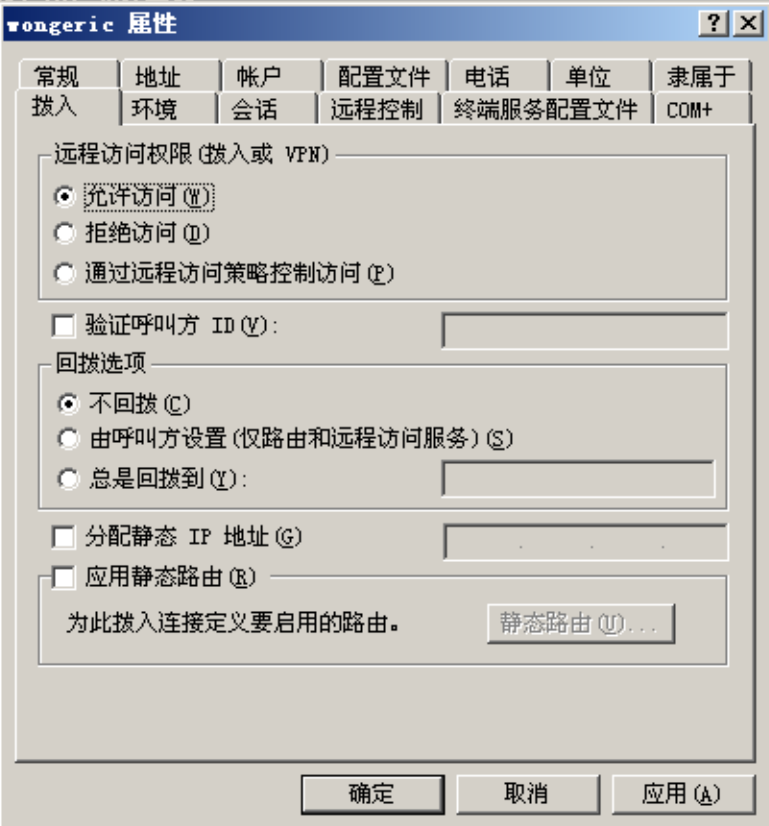

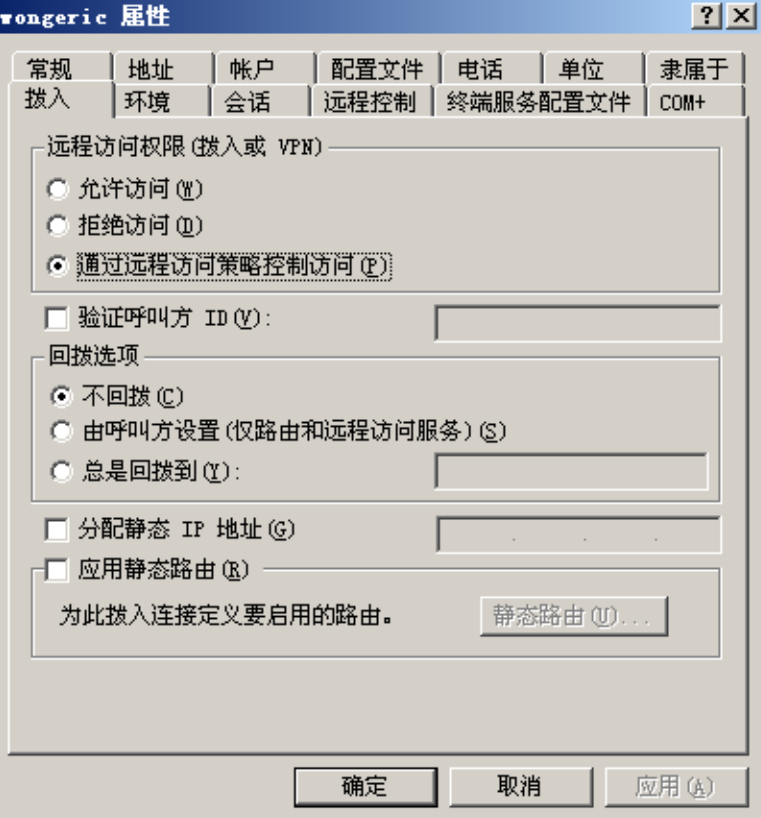

现在可以选择通过策略控制

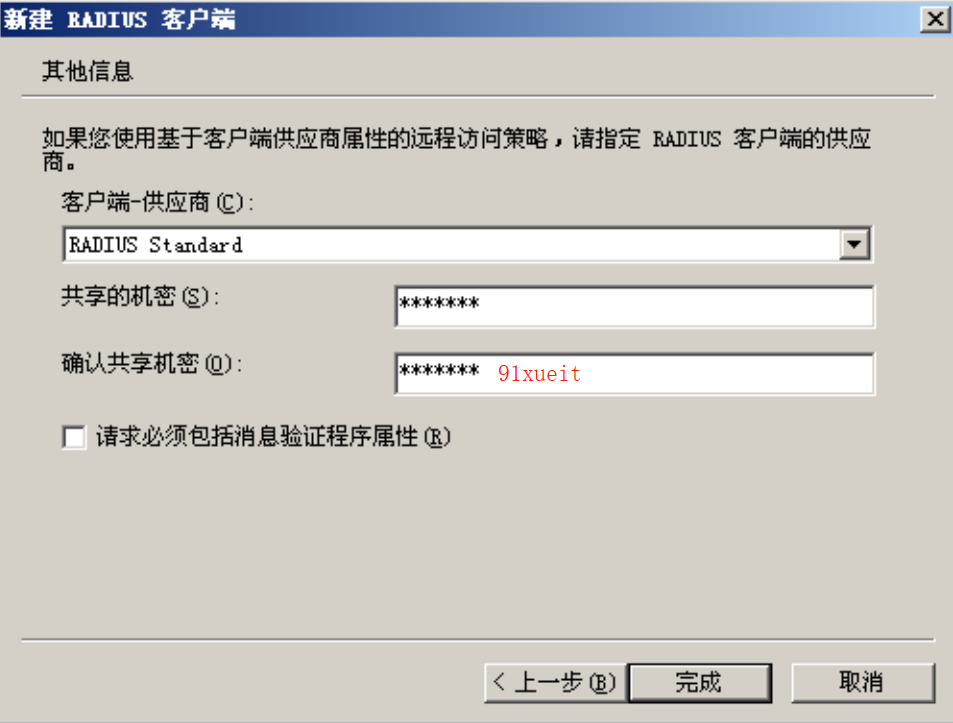

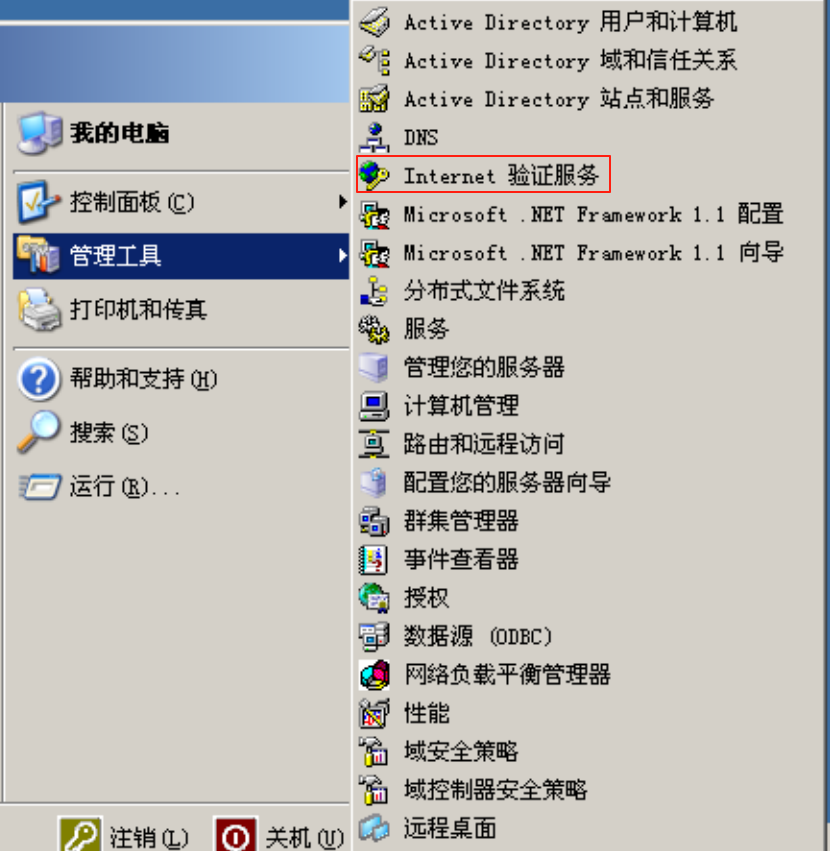

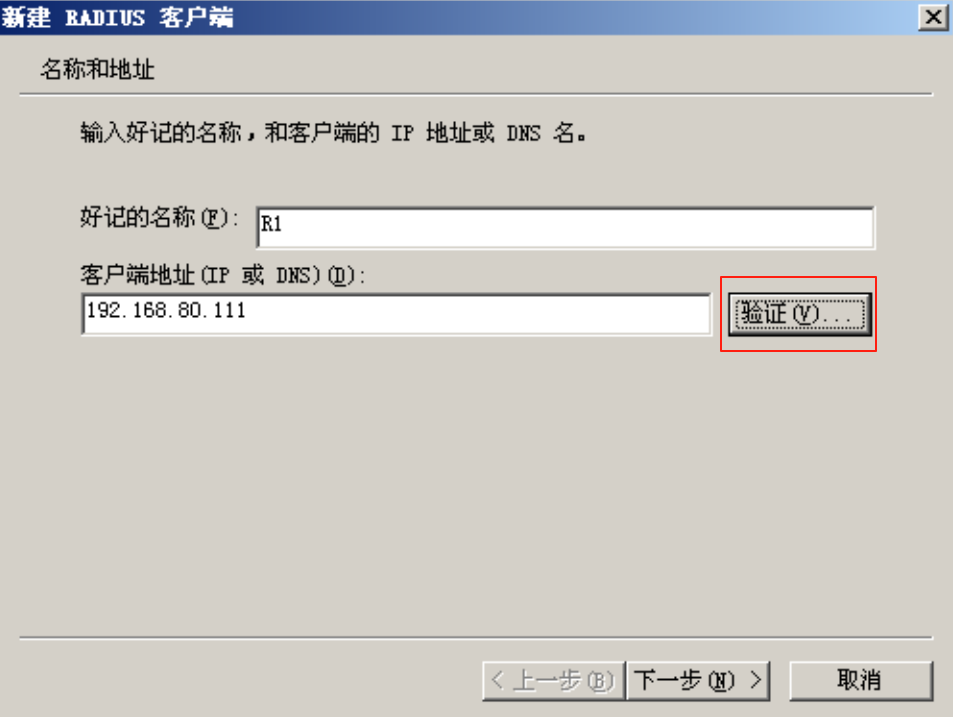

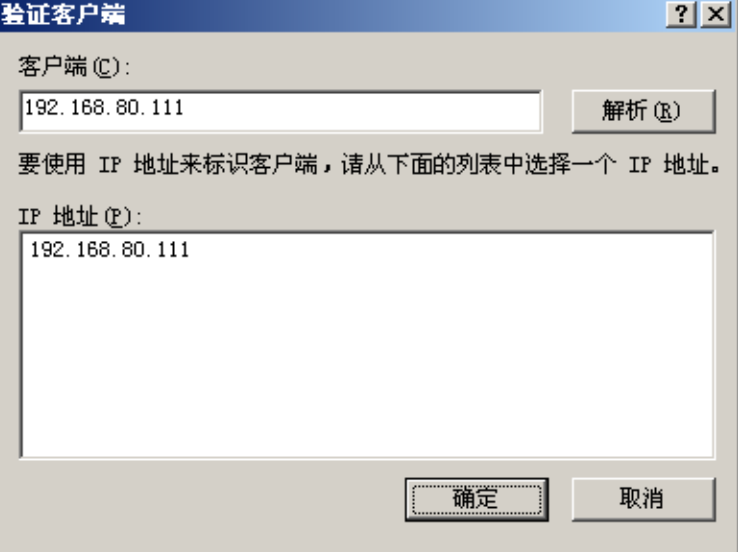

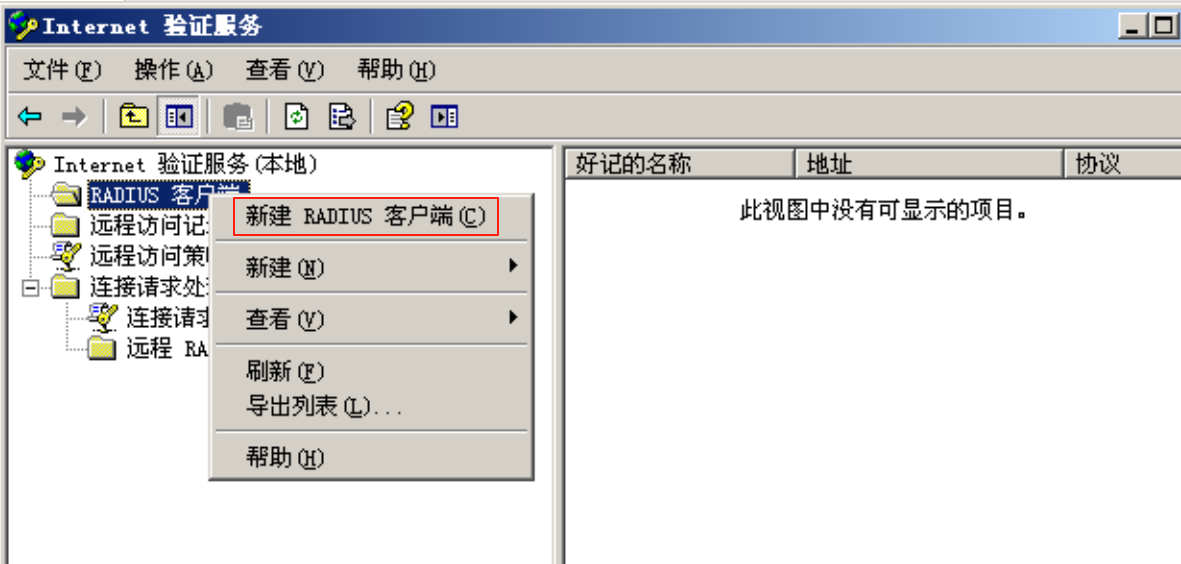

回到RADIUS服务器

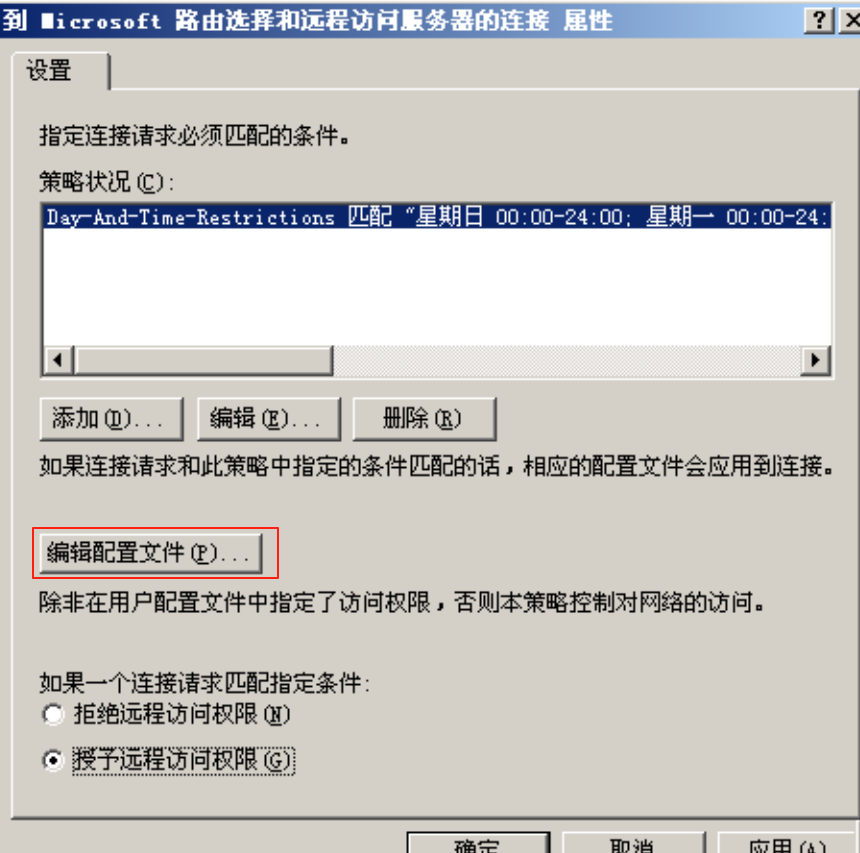

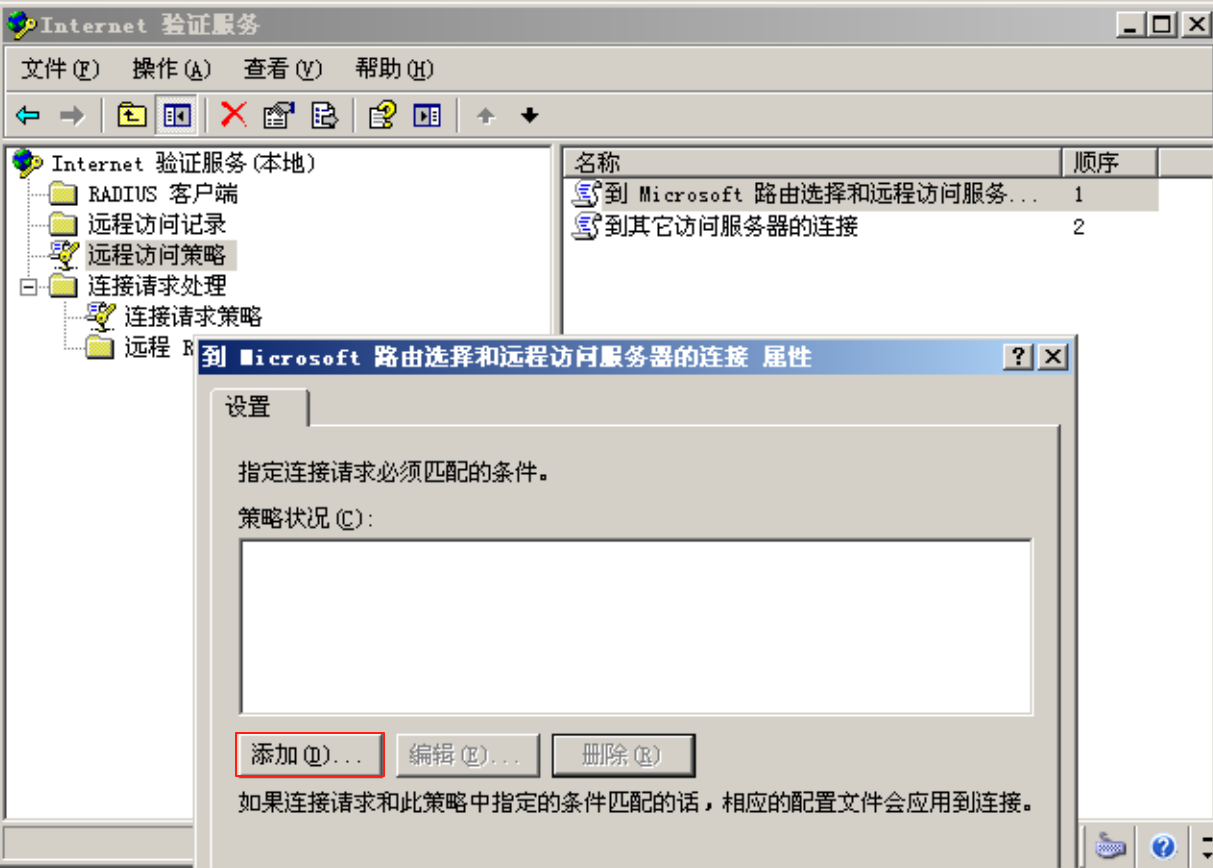

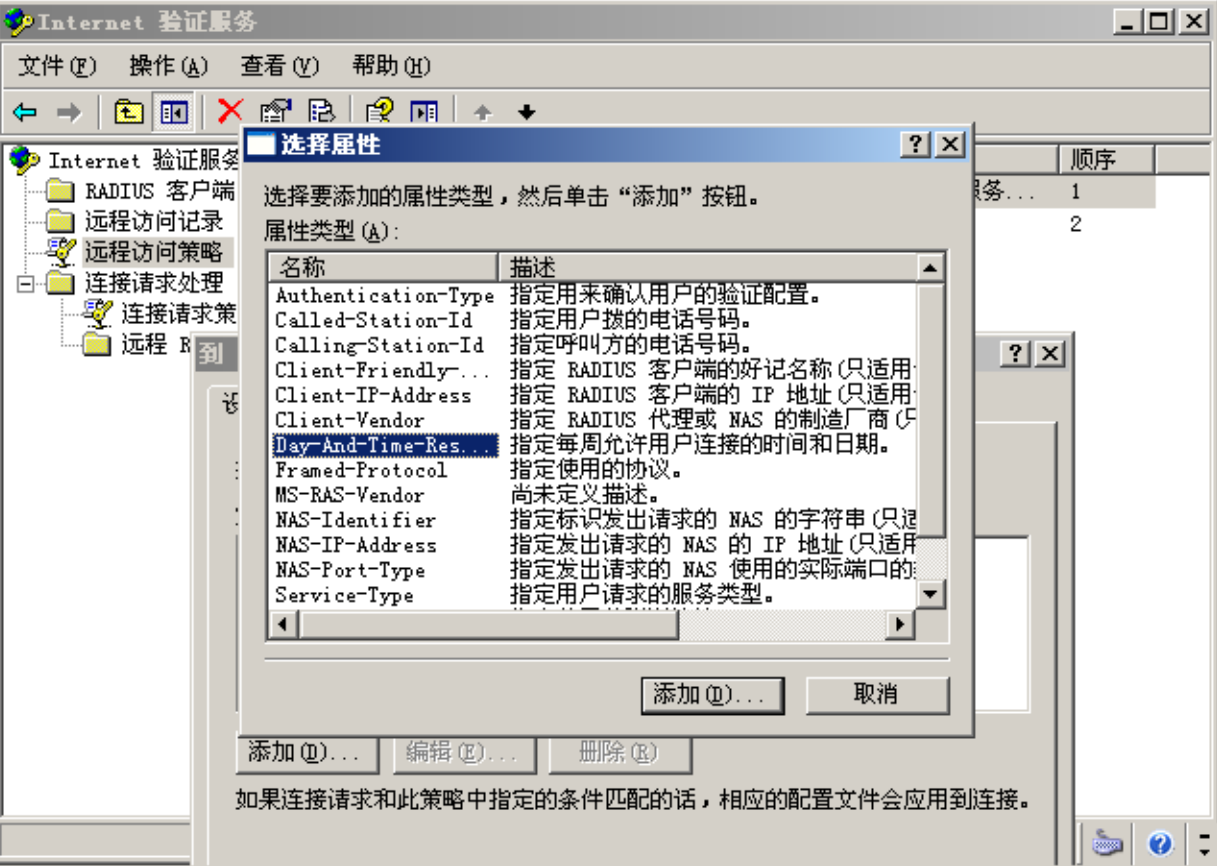

配置远程策略

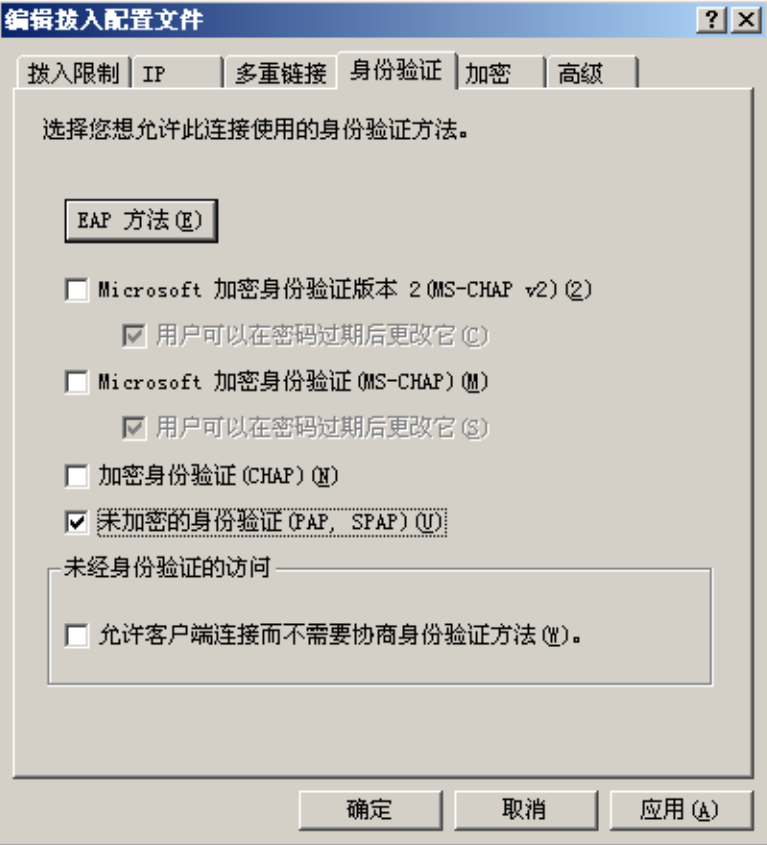

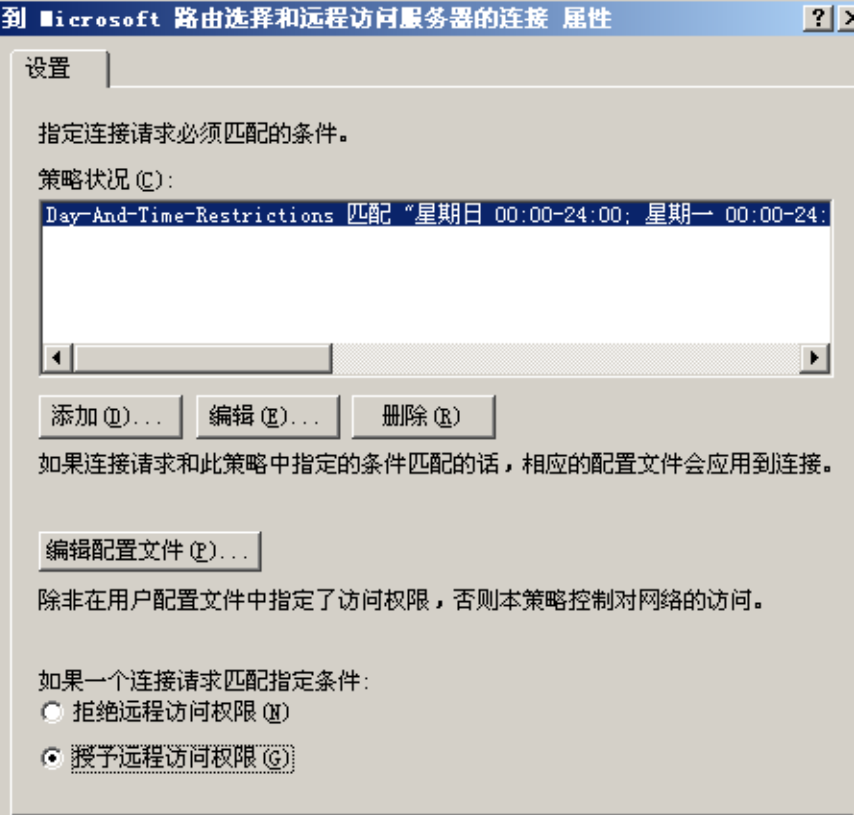

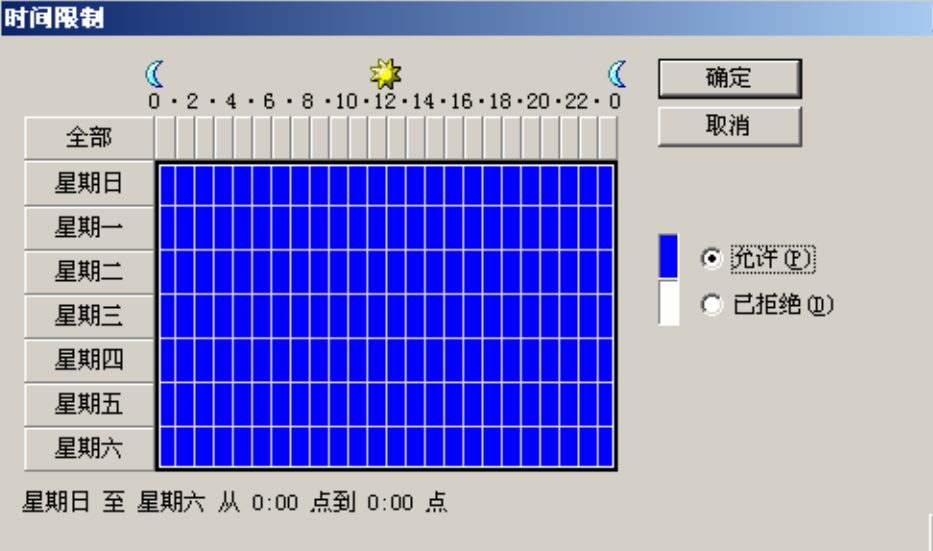

编辑配置文件

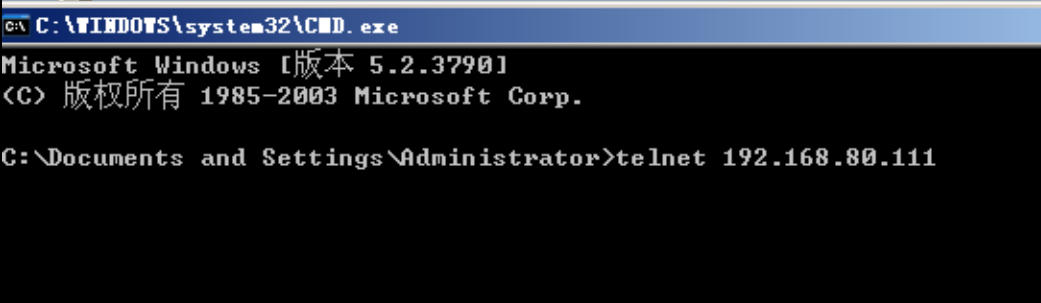

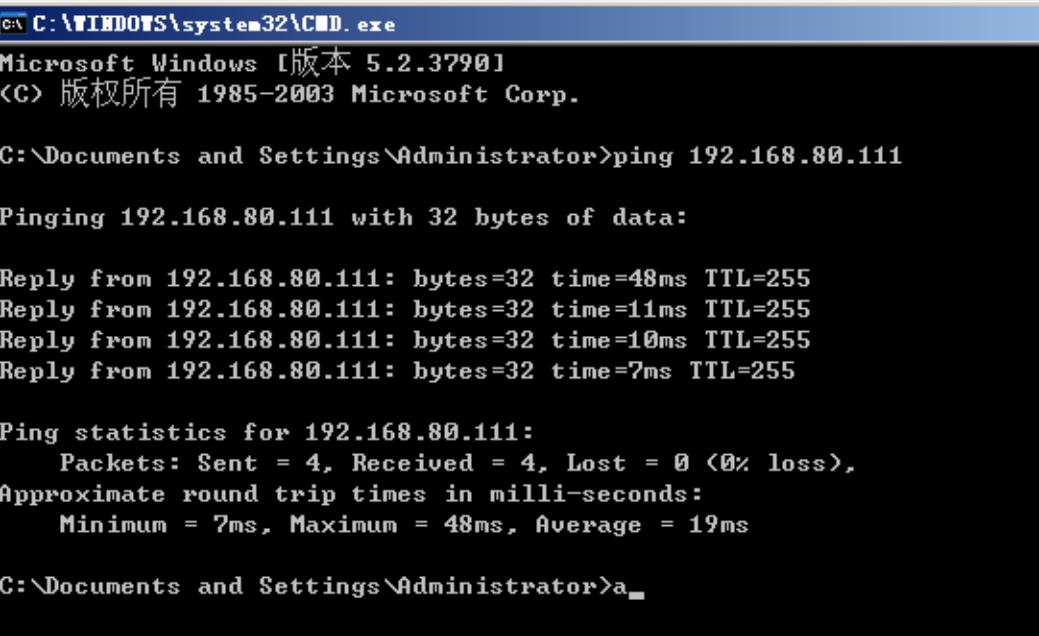

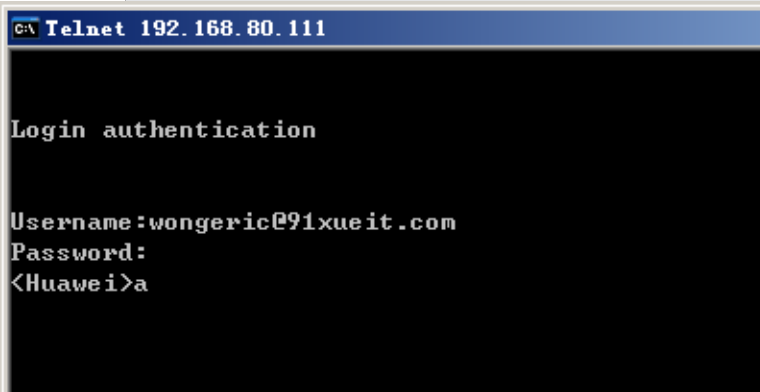

5.测试

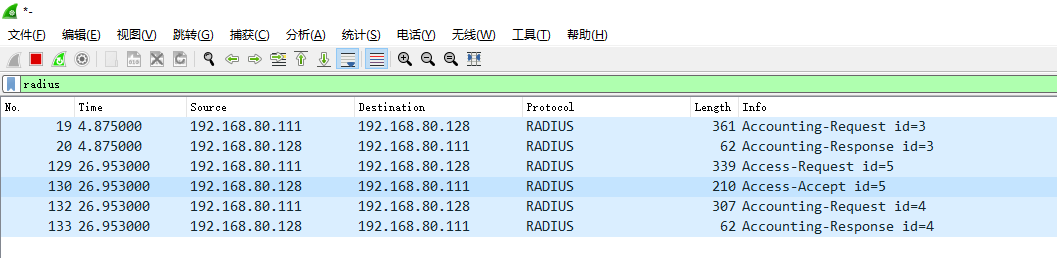

抓包

6.补充

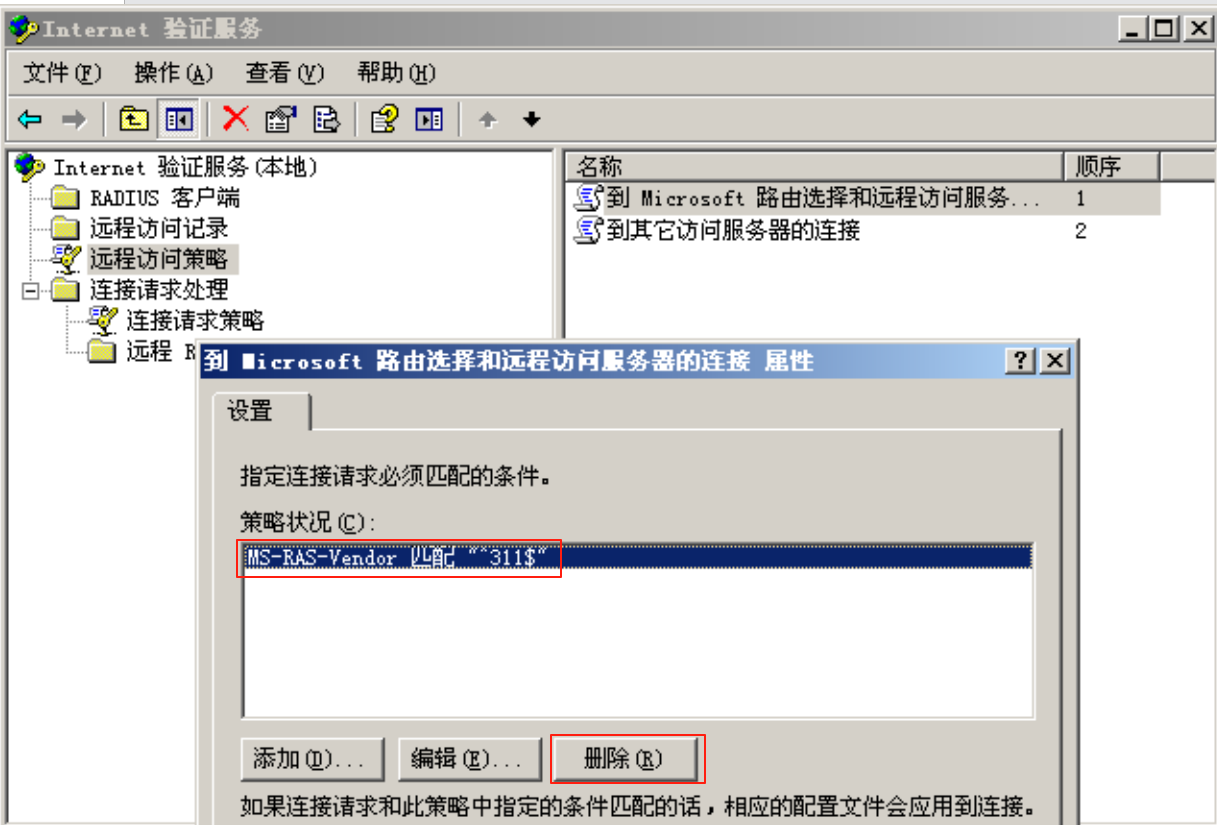

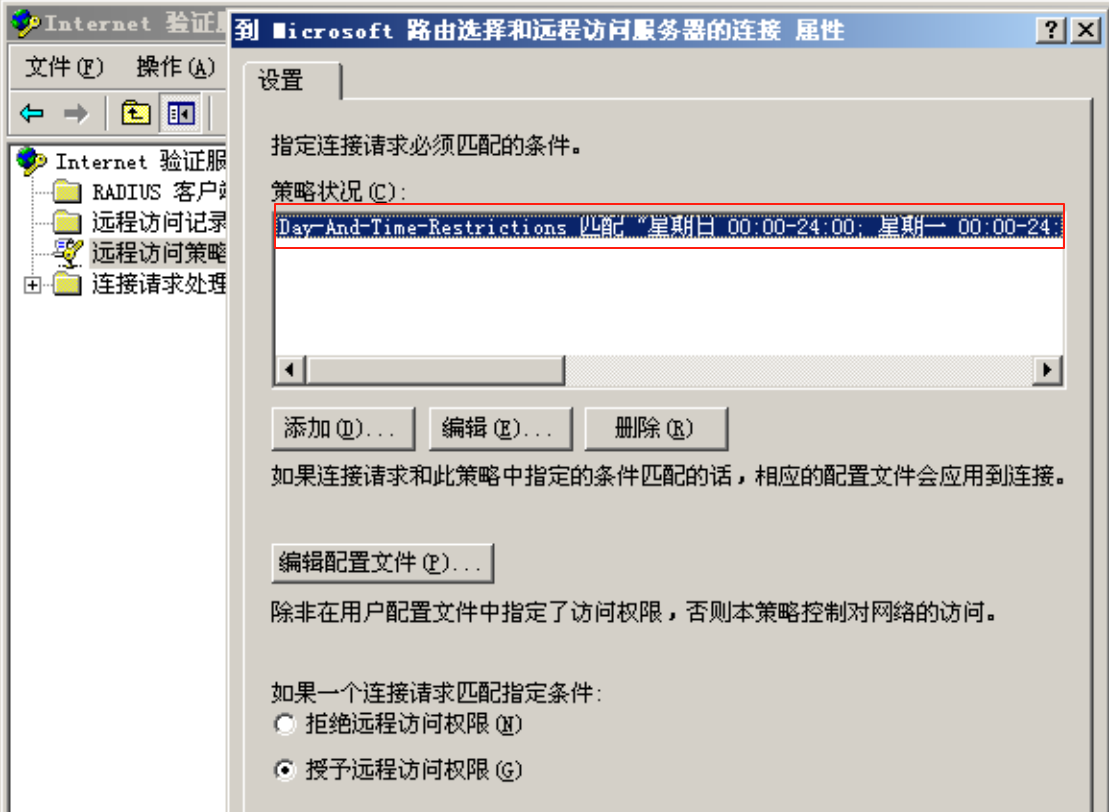

远程访问策略控制访问，对应验证服务

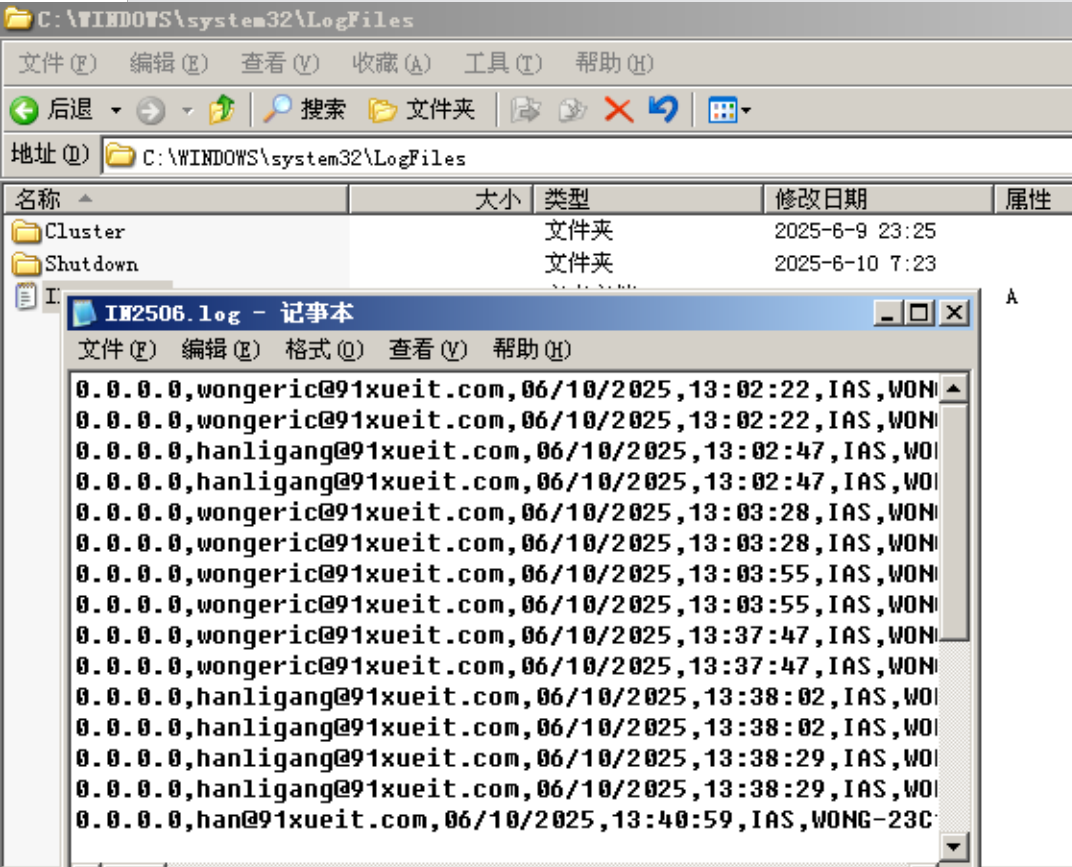

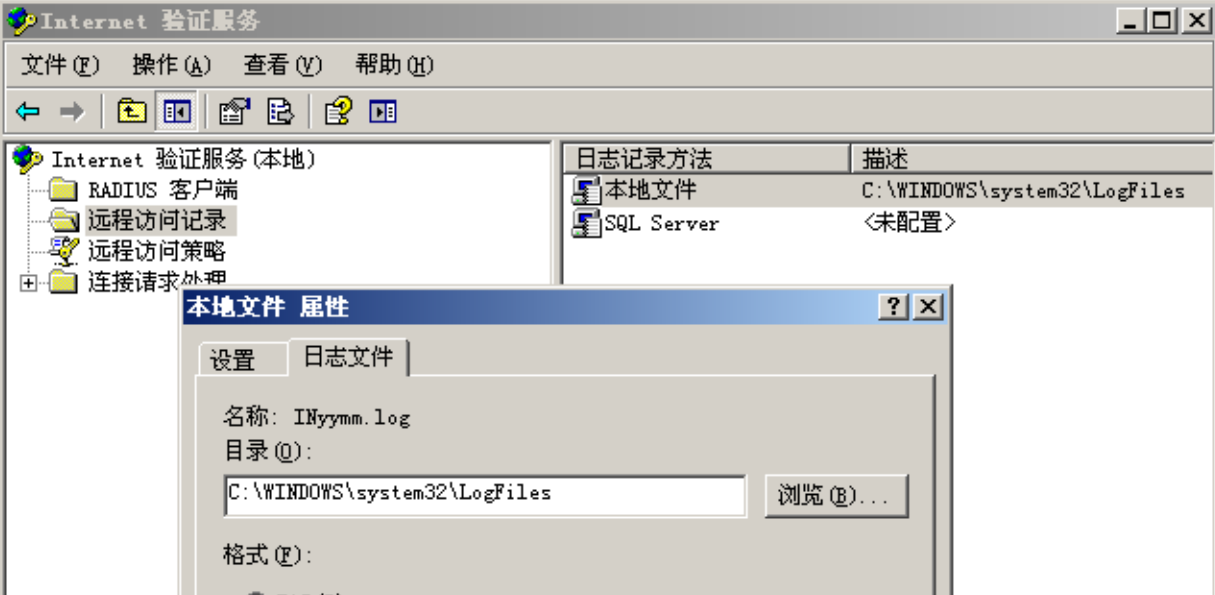

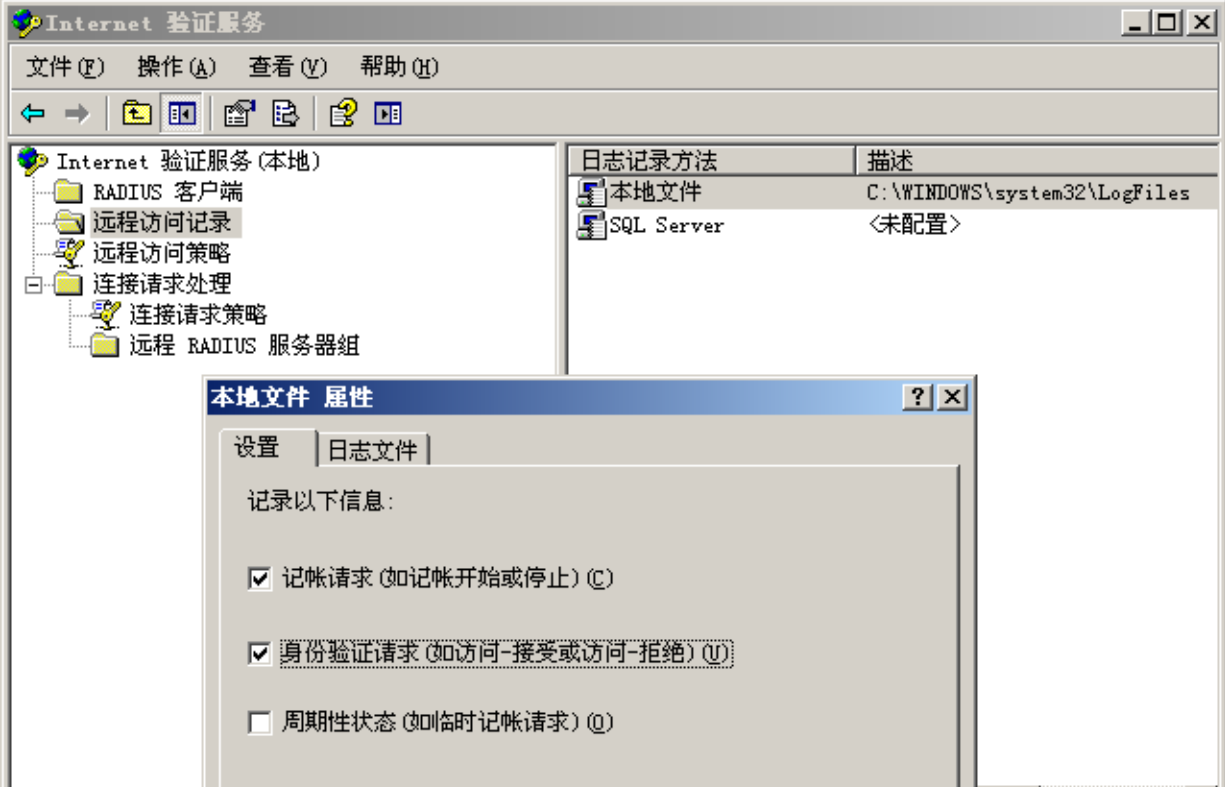

计费文件所在的位置
