AC旁挂二层组网-直接转发

作者ericwong，发布于 。 留下评论

旁挂二层组网-直接转发

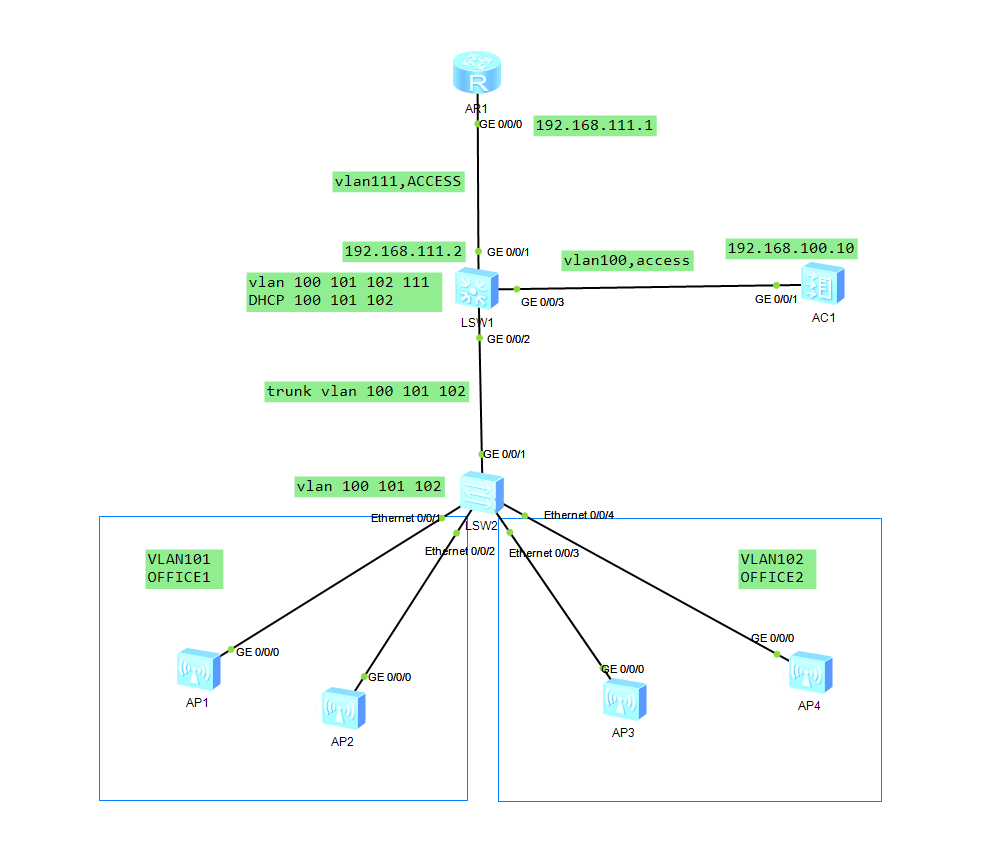

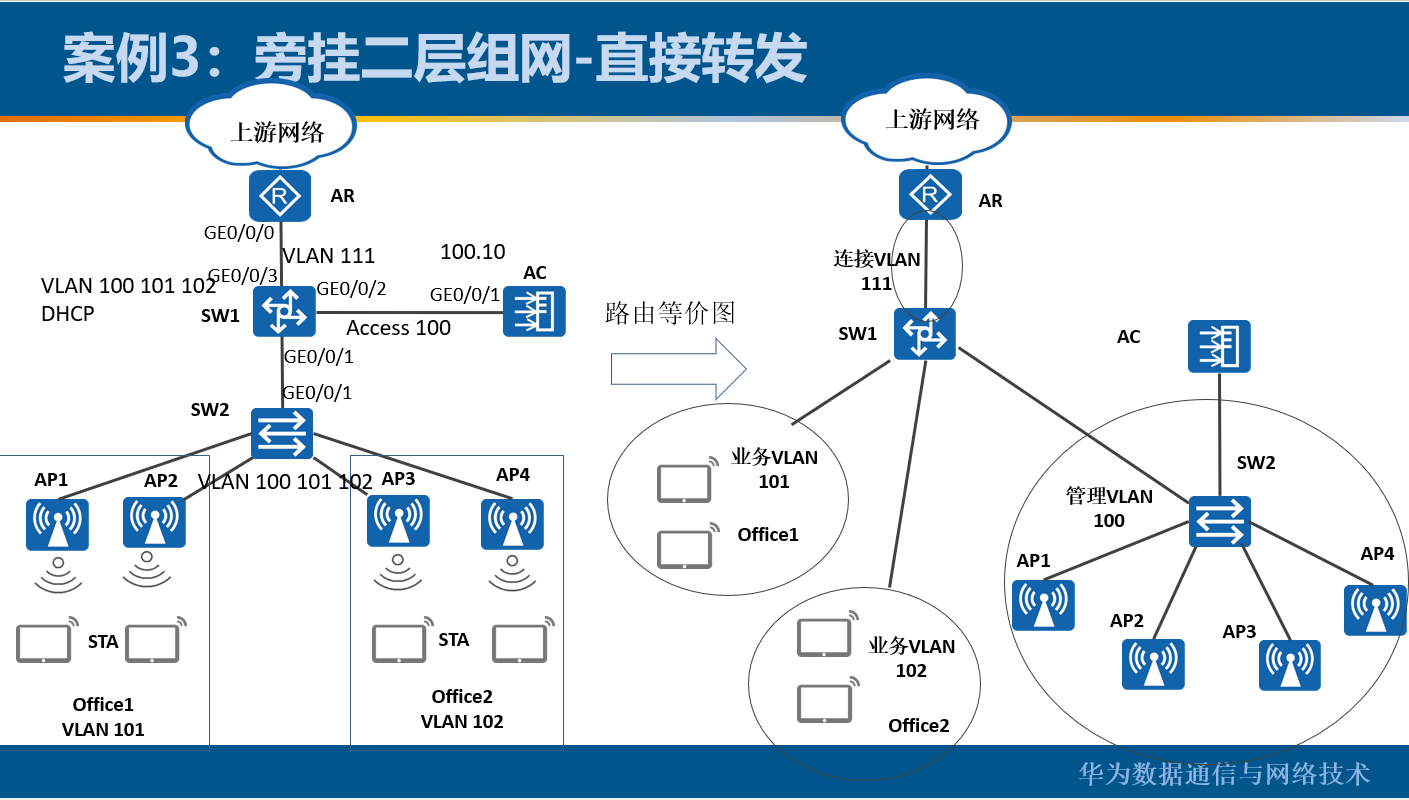

1.拓扑图

image-20250617151000831

image-20250617151018738

2.配置AR1

<Huawei>sys
[Huawei]sysname AR1
[AR1]interface GigabitEthernet 0/0/0
[AR1-GigabitEthernet0/0/0]ip address 192.168.111.1 24
[AR1-GigabitEthernet0/0/0]quit
[AR1]ip route-static 192.168.0.0 16 192.168.111.2

3.配置LSW1

<Huawei>SYS
[Huawei]vlan batch 100 101 102 111
[Huawei]interface vlanif 100
[Huawei-Vlanif100]ip address 192.168.100.1 24
[Huawei-Vlanif100]interface vlanif 101
[Huawei-Vlanif101]ip address 192.168.101.1 24
[Huawei-Vlanif101]interface vlanif 102
[Huawei-Vlanif102]ip address 192.168.102.1 24
[Huawei-Vlanif102]interface vlanif 111
[Huawei-Vlanif111]ip address 192.168.111.2 24
[Huawei-Vlanif111]quit

[Huawei]ip route-static 0.0.0.0 0 192.168.111.1

[Huawei]interface GigabitEthernet 0/0/1
[Huawei-GigabitEthernet0/0/1]port link-type access
[Huawei-GigabitEthernet0/0/1]port default vlan 111
[Huawei-GigabitEthernet0/0/1]quit

[Huawei]interface GigabitEthernet 0/0/3
[Huawei-GigabitEthernet0/0/3]port link-type access
[Huawei-GigabitEthernet0/0/3]port default vlan 100
[Huawei-GigabitEthernet0/0/3]quit

[Huawei]interface GigabitEthernet 0/0/2
[Huawei-GigabitEthernet0/0/2]port link-type trunk
[Huawei-GigabitEthernet0/0/2]port trunk allow-pass vlan 100 101 102
[Huawei-GigabitEthernet0/0/2]port trunk pvid vlan 100
[Huawei-GigabitEthernet0/0/2]quit

[Huawei]dhcp enable
[Huawei]ip pool vlan100
[Huawei-ip-pool-vlan100]network 192.168.100.0 mask 24
[Huawei-ip-pool-vlan100]gateway-list 192.168.100.1
[Huawei-ip-pool-vlan100]quit

[Huawei-ip-pool-vlan101]network 192.168.101.0 mask 24
[Huawei-ip-pool-vlan101]gateway-list 192.168.101.1
[Huawei-ip-pool-vlan101]dns-list 8.8.8.8
[Huawei-ip-pool-vlan101]quit

[Huawei]ip pool vlan102
[Huawei-ip-pool-vlan102]network 192.168.102.0 mask 24
[Huawei-ip-pool-vlan102]gateway-list 192.168.102.1
[Huawei-ip-pool-vlan102]dns-list 8.8.8.8

[Huawei]interface vlanif100
[Huawei-Vlanif100]dhcp select global
[Huawei-Vlanif100]interface vlanif101
[Huawei-Vlanif101]dhcp select global
[Huawei-Vlanif101]interface vlanif102
[Huawei-Vlanif102]dhcp select global

4.配置LSW2

<Huawei>sys
[Huawei]sysname SW2
[SW2]undo info-center enable
[SW2]interface GigabitEthernet 0/0/1
[SW2-GigabitEthernet0/0/1]quit
[SW2]vlan batch 100 101 102

[SW2]interface GigabitEthernet 0/0/1
[SW2-GigabitEthernet0/0/1]port link-type trunk
[SW2-GigabitEthernet0/0/1]port trunk allow-pass vlan 100 101 102
[SW2-GigabitEthernet0/0/1]port trunk pvid vlan 100
[SW2-GigabitEthernet0/0/1]quit

[SW2]port-group 1to4
[SW2-port-group-1to4]group-member Ethernet 0/0/1 to Ethernet 0/0/4
[SW2-port-group-1to4]port link-type trunk
[SW2-port-group-1to4]port trunk pvid vlan 100
[SW2-port-group-1to4]port trunk allow-pass vlan 100 101 102

5.配置AC

<AC6005>sys

[AC6005]vlan 100
[AC6005-vlan100]quit

[AC6005]interface vlanif 100
[AC6005-Vlanif100]ip address 192.168.100.10 24
[AC6005-Vlanif100]quit

[AC6005]ip route-static 0.0.0.0 0 192.168.100.1

[AC6005]interface GigabitEthernet 0/0/1
[AC6005-GigabitEthernet0/0/1]port link-type access
[AC6005-GigabitEthernet0/0/1]port default vlan 100

6.配置AP上线

6.1.指定和AP建立CAPWAP的地址或接口

<AC>sys
[AC]capwap source interface vlanif 100

6.2.配置域管理模块

[AC6005-wlan-view]regulatory-domain-profile name default
[AC6005-wlan-regulate-domain-default]country-code cn
[AC6005-wlan-regulate-domain-default]quit

6.3.创建AP组

[AC6005-wlan-view]ap-group name ap-office1
[AC6005-wlan-ap-group-ap-office1]regulatory-domain-profile default
[AC6005-wlan-ap-group-ap-office1]quit

[AC6005-wlan-view]ap-group name ap-office2
[AC6005-wlan-ap-group-ap-office2]regulatory-domain-profile default
[AC6005-wlan-ap-group-ap-office2]quit

6.4.连接AP并加入AP组

[AC6005-wlan-view]ap auth-mode mac-auth
[AC6005-wlan-view]ap-id 1 ap-mac 00e0-fcde-45c0
[AC6005-wlan-ap-1]ap-name ap1
[AC6005-wlan-ap-1]ap-group ap-office1
[AC6005-wlan-ap-1]quit

[AC6005-wlan-view]ap auth-mode mac-auth
[AC6005-wlan-view]ap-id 2 ap-mac 00e0-fcfa-4960
[AC6005-wlan-ap-2]ap-group ap-office1
[AC6005-wlan-ap-2]quit

[AC6005-wlan-view]ap auth-mod mac-auth
[AC6005-wlan-view]ap-id 3 ap-mac 00e0-fc45-5830
[AC6005-wlan-ap-3]ap-name ap3
[AC6005-wlan-ap-3]ap-group ap-office2
[AC6005-wlan-ap-3]quit

[AC6005-wlan-view]ap auth-mode mac-auth
[AC6005-wlan-view]ap-id 4 ap-mac 00e0-fc42-7780
[AC6005-wlan-ap-4]ap-name ap4
[AC6005-wlan-ap-4]ap-group ap-office2
[AC6005-wlan-ap-4]quit

6.5.创建SSID模板

[AC6005-wlan-view]ssid-profile name ssid-office1
[AC6005-wlan-ssid-prof-ssid-office1]ssid AP-office1
[AC6005-wlan-ssid-prof-ssid-office1]quit

[AC6005-wlan-view]ssid-profile name ssid-office2
[AC6005-wlan-ssid-prof-ssid-office2]ssid AP-office2
[AC6005-wlan-ssid-prof-ssid-office2]quit

6.6.配置安全模块

[AC6005-wlan-view]security-profile name Sec-office1
[AC6005-wlan-sec-prof-Sec-office1]security wpa-wpa2 psk pass-phrase a1234567 aes
[AC6005-wlan-sec-prof-Sec-office1]quit

[AC6005-wlan-view]security-profile name Sec-office2
[AC6005-wlan-sec-prof-Sec-office2]security wpa-wpa2 psk pass-phrase b1234567 aes
[AC6005-wlan-sec-prof-Sec-office2]quit

6.7.创建vap模块

[AC6005-wlan-view]vap-profile name vap-office1
[AC6005-wlan-vap-prof-vap-office1]forward-mode direct-forward
[AC6005-wlan-vap-prof-vap-office1]service-vlan vlan-id 101
[AC6005-wlan-vap-prof-vap-office1]ssid-profile ssid-office1
[AC6005-wlan-vap-prof-vap-office1]security-profile Sec-office1
[AC6005-wlan-vap-prof-vap-office1]quit

[AC6005-wlan-view]vap-profile name vap-office2
[AC6005-wlan-vap-prof-vap-office2]forward-mode direct-forward
[AC6005-wlan-vap-prof-vap-office2]service-vlan vlan-id 102
[AC6005-wlan-vap-prof-vap-office2]ssid-profile ssid-office2
[AC6005-wlan-vap-prof-vap-office2]security-profile Sec-office2
[AC6005-wlan-vap-prof-vap-office2]quit

6.8.在AP中应用模块

[AC6005-wlan-view]ap-group name ap-office1
[AC6005-wlan-ap-group-ap-office1]vap-profile vap-office1 wlan 1 radio 0
[AC6005-wlan-ap-group-ap-office1]vap-profile vap-office1 wlan 1 radio 1
[AC6005-wlan-ap-group-ap-office1]quit

[AC6005-wlan-view]ap-group name ap-office2
[AC6005-wlan-ap-group-ap-office2]vap-profile vap-office2 wlan 2 radio 0
[AC6005-wlan-ap-group-ap-office2]vap-profile vap-office2 wlan 2 radio 1

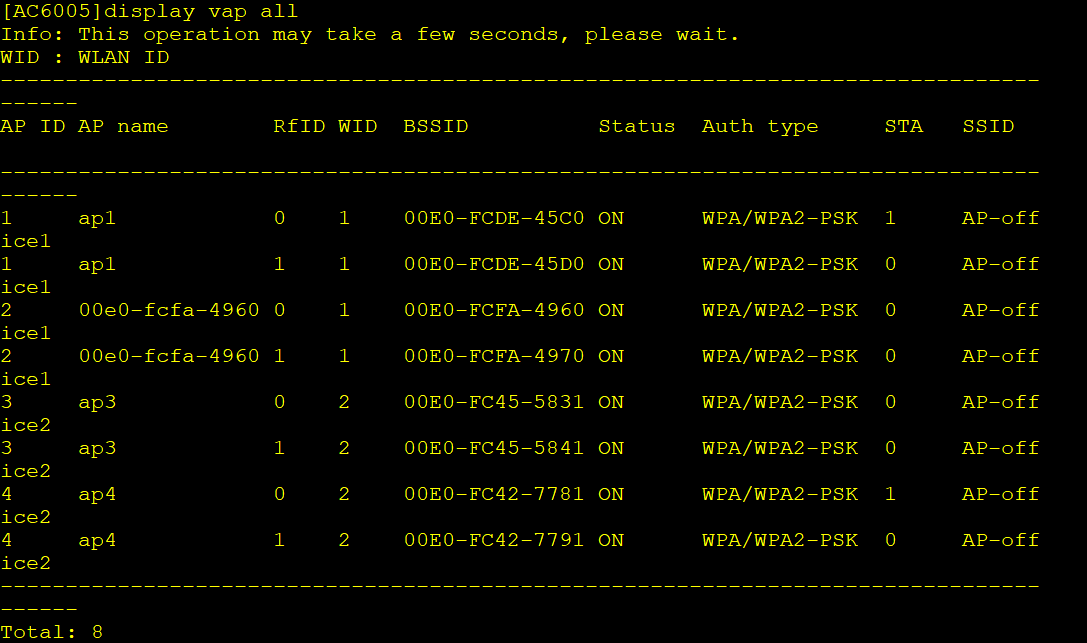

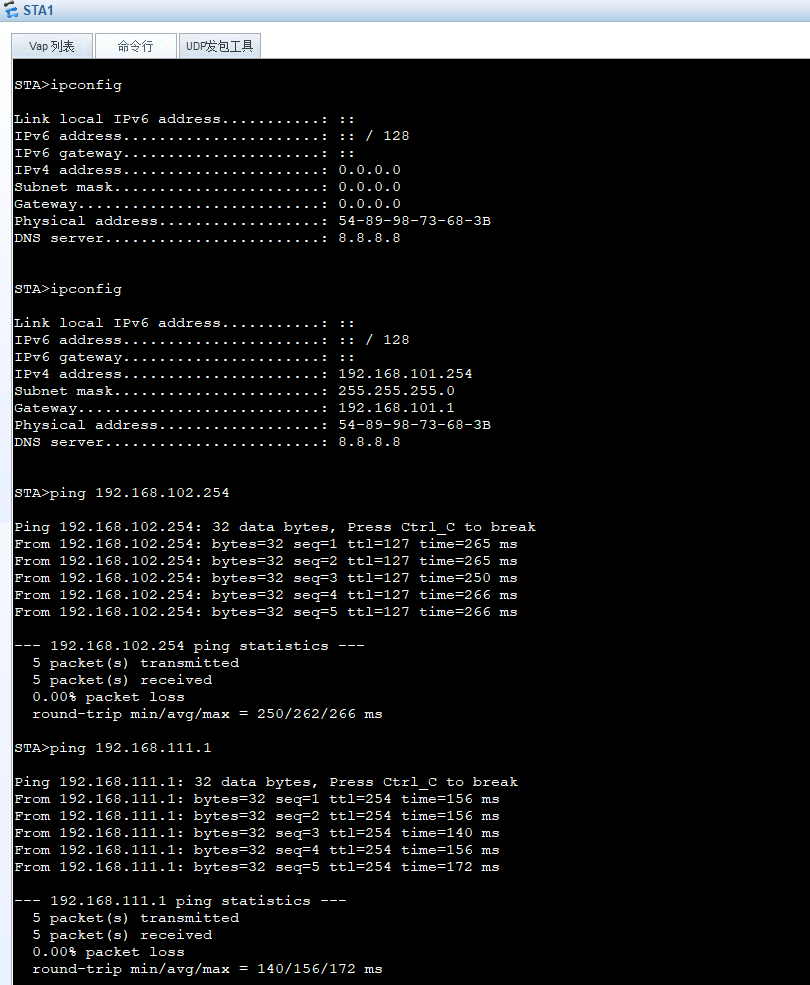

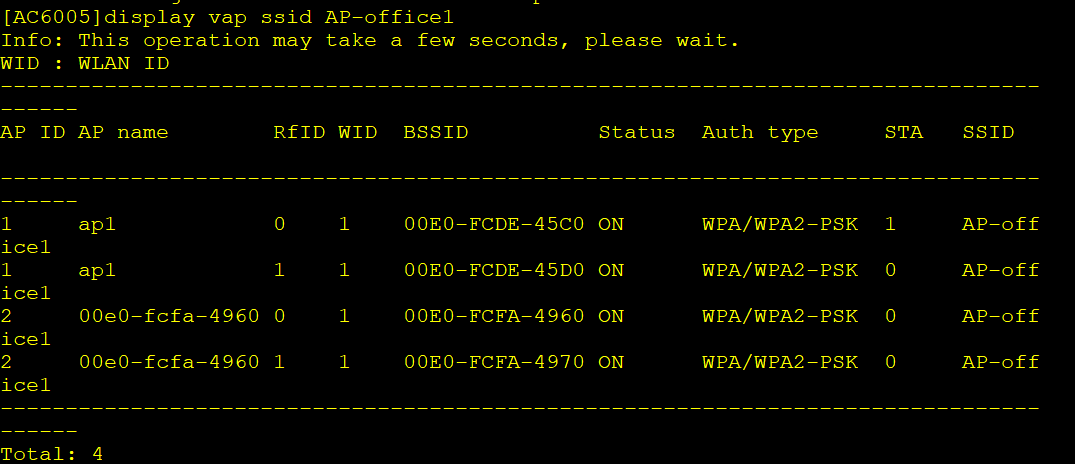

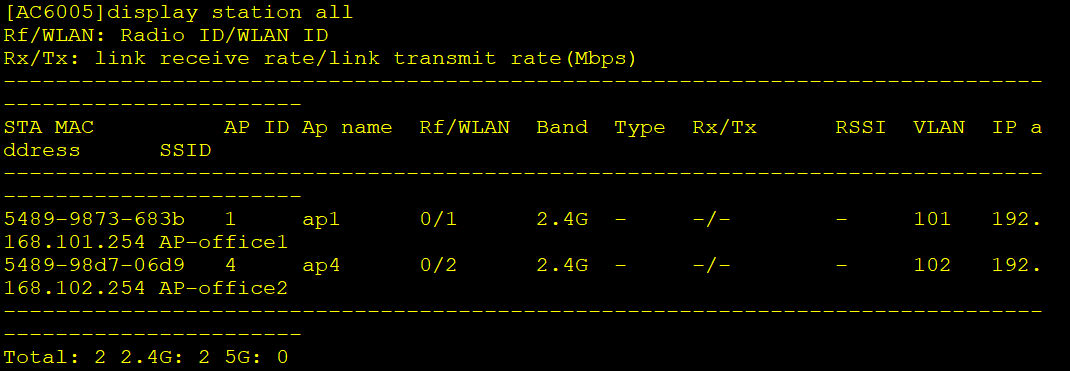

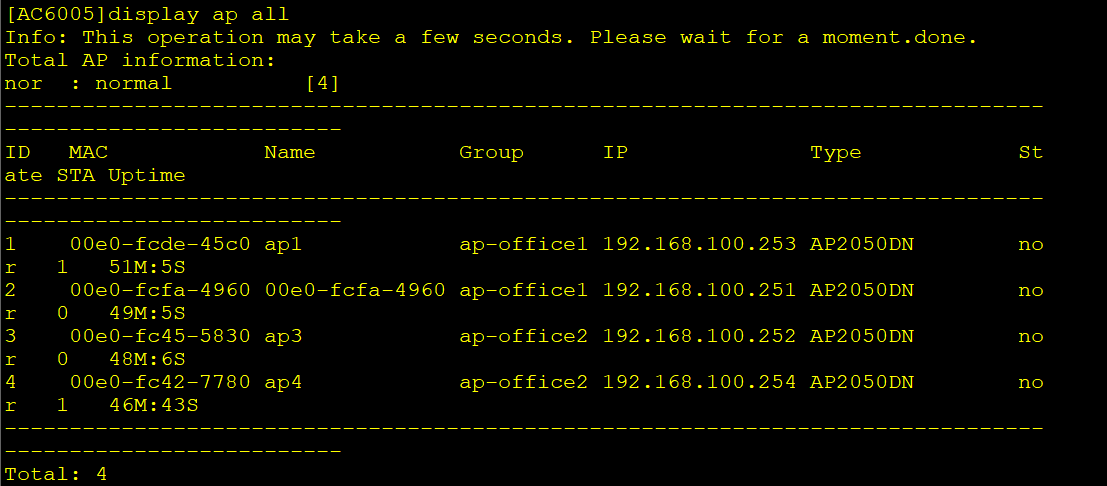

7.测试

image-20250617180758012

image-20250617181001186

image-20250617181027456

image-20250617181043532

image-20250617181115471

8.补充思考：

8.1. 为什么AP所接收的DHCP地址是100网段，而不是101或者102？

核心原因在于 port trunk pvid vlan 100 这条命令在 AP 连接的接入交换机端口（LSW2的G0/0/1）以及上行口（LSW1的G0/0/2）上的配置。

让我们详细拆解一下 DHCP 请求和响应的过程：

  1. AP 启动时发送 DHCP Discover 请求： AP 刚启动时，其管理接口（通常是连接交换机的那条物理链路）默认是没有配置 VLAN 的，它发送的 DHCP Discover 请求帧是一个无 VLAN 标签的原始以太网帧（Untagged Frame）。


  2. 接入交换机（LSW2）的入端口处理：

    AP 连接到 LSW2 的某个端口（例如 G0/0/2-G0/0/4，根据你的

    port-group

    配置）。这个端口组配置了：

    • port link-type trunk
    • port trunk allow-pass vlan 100 101 102
    • port trunk pvid vlan 100 <– 最关键的命令
    • 入方向规则（对无标签帧）： 当 LSW2 在配置了 pvid vlan 100 的端口上收到 AP 发来的无标签 DHCP Discover 帧时，交换机会自动给这个帧打上 VLAN 100 的标签。

  3. 接入交换机（LSW2）的上行口处理： LSW2 的上行口 G0/0/1 配置了同样的 port trunk pvid vlan 100 和允许 VLAN 100/101/102 通过。它将这个带有 VLAN 100 标签的 DHCP Discover 帧，保留着 VLAN 100 的标签，通过 Trunk 链路转发给核心交换机 LSW1 的 G0/0/2 端口。


  4. 核心交换机（LSW1）的入端口处理：

    LSW1 的 G0/0/2 端口也配置了：

    • port link-type trunk
    • port trunk allow-pass vlan 100 101 102
    • port trunk pvid vlan 100 <– 同样关键
    • 由于收到的帧已经是带有 VLAN 100 标签的帧，所以 pvid 命令不再起作用（pvid 只处理入站的无标签帧）。交换机会根据 VLAN 100 的标签进行转发。

  5. 核心交换机（LSW1）的三层处理：

    LSW1 识别出这是一个目的地址是广播地址（255.255.255.255）的 DHCP Discover 请求，并且它位于 VLAN 100 中。

    • LSW1 上配置了 interface Vlanif 100 并启用了 dhcp select global。
    • 与 Vlanif 100 关联的 DHCP 地址池是 vlan100，其网络是 192.168.100.0/24，网关是 192.168.100.1。
    • LSW1 的 DHCP 服务器（在 vlan100 地址池中）接收到这个 DHCP Discover 请求。

  6. DHCP Offer / Ack 响应： LSW1 的 DHCP 服务器从 192.168.100.0/24 网段中分配一个 IP 地址（如 192.168.100.x），并通过 Vlanif 100 发送 DHCP Offer 和最终的 DHCP Ack 响应帧。这个响应帧是从 VLAN 100 发出的，因此它天然就带有 VLAN 100 的标签。


  7. 核心交换机（LSW1）的出端口处理： LSW1 将带有 VLAN 100 标签的 DHCP Ack 帧通过 Trunk 端口 G0/0/2 发送出去。


  8. 接入交换机（LSW2）的上行口处理： LSW2 的 G0/0/1 端口收到带有 VLAN 100 标签的 DHCP Ack 帧。因为它允许 VLAN 100 通过，它会根据 MAC 地址表将这个帧转发到连接 AP 的端口（假设是 G0/0/2）。


  9. 接入交换机（LSW2）的AP端口出方向处理：

    这是

    port trunk pvid vlan 100

    另一个关键作用点（出方向）：

    • 出方向规则（对带标签帧）： 当端口需要将带有标签的帧发送给终端设备（AP）时，它会检查标签是否等于该端口的 pvid（这里是 VLAN 100）。
    • 规则： 如果出站帧的 VLAN ID 等于端口的 PVID，交换机在将帧发送给终端设备（AP）之前会移除 VLAN 标签。
    • 结果： 发送给 AP 的 DHCP Ack 帧，其 VLAN 100 标签被 LSW2 在出端口（G0/0/2）上移除。AP 最终收到的是一个无标签的以太网帧，其中包含了分配给它的 IP 地址 192.168.100.x。

总结为什么是 VLAN 100：

  • port trunk pvid vlan 100 在接入端口和上行 Trunk 端口上的配置，强制将所有来自 AP 的无标签管理流量（包括初始的 DHCP 请求）归类到 VLAN 100。
  • LSW1 的 Vlanif 100 接口及其关联的 vlan100 DHCP 地址池负责响应这些归类到 VLAN 100 的 DHCP 请求。
  • 因此，AP 必然从 VLAN 100 的地址池（192.168.100.0/24）获得 IP 地址。业务 VLAN 101/102 的 DHCP 服务器是为连接在接入交换机用户端口上的普通终端设备（如 PC、手机）准备的，它们发送的 DHCP 请求通常会被接入端口打上相应业务 VLAN 的标签（如果端口配置为 Access 并属于某个业务 VLAN），或者由终端自己打上标签（在特殊配置下，但 AP 初始状态不会）。

8.2. AC 需要加路由 0.0.0.0 0 192.168.100.1 吗？

是的，需要，而且配置文档里已经加上了 [AC6005]ip route-static 0.0.0.0 0 192.168.100.1。这条配置是必须且正确的。

原因如下：

  1. AC 的管理通信： AC 的 IP 地址是 192.168.100.10/24。它需要与同网段（192.168.100.0/24）的 AP 通信（AP 的地址是 192.168.100.x）。这个通信属于直连路由，不需要静态路由。


  2. AC 访问其他网络（包括 Internet）：

    AC 本身通常需要访问外部网络，例如：

    • 下载 AP 的软件版本。
    • 连接外部的认证服务器（如 RADIUS）。
    • 管理员远程管理 AC。
    • 访问 NTP 服务器同步时间。
    • 访问网管系统。

  3. AC 的路由需求：

    • AC 知道它的直连网络是 192.168.100.0/24（因为它配置了 interface vlanif 100 的 IP）。
    • AC 不知道如何到达其他任何网络（如 192.168.101.0/24, 192.168.102.0/24, 192.168.0.0/16, 以及整个 Internet）。

  4. 下一跳指向 LSW1：

    LSW1 的

    Vlanif 100

    地址

    192.168.100.1

    被设计为 VLAN 100 内所有设备（包括 AP 和 AC）的默认网关。

    • 这条 ip route-static 0.0.0.0 0 192.168.100.1 告诉 AC：“对于所有目的地址不在我直连网络（192.168.100.0/24）的流量，都发送给 192.168.100.1（也就是 LSW1）去处理”。

  5. LSW1 的路由能力：

    • LSW1 知道如何到达其他内部网络（它有直连路由到 192.168.100.0/24, 192.168.101.0/24, 192.168.102.0/24, 192.168.111.0/24）。
    • LSW1 还配置了默认路由 ip route-static 0.0.0.0 0 192.168.111.1 指向路由器 AR1，用于访问外部网络（Internet 或其他网络）。
    • 因此，当 AC 将去往外部的流量发给 LSW1 (192.168.100.1) 后，LSW1 能够根据它的路由表（包括默认路由）将流量正确地转发出去（可能是转发到其他业务 VLAN 的网关，或者通过 AR1 转发到外部网络）。

结论：

  • 没有这条默认路由，AC 将无法访问任何除了同网段 AP 之外的其他网络资源。
  • 配置文档中 [AC6005]ip route-static 0.0.0.0 0 192.168.100.1 这条命令是正确且必要的，它确保了 AC 能够通过 LSW1 访问外部网络。

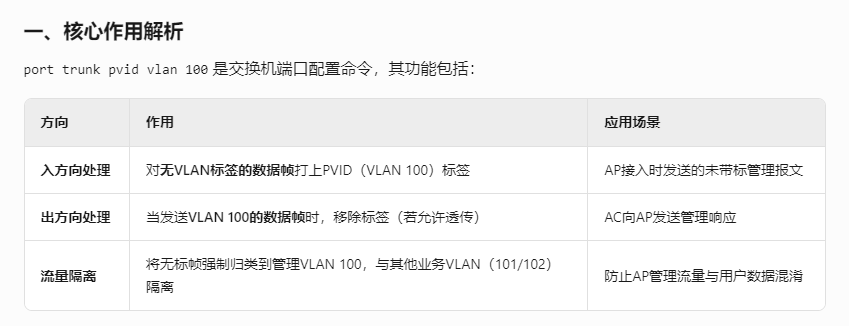

8.3.port trunk pvid vlan 的作用

image-20250617160427647
